O ULN2003APG da Toshiba é um dos circuitos integrados mais clássicos e versáteis para quem trabalha com automação, robótica ou eletrônica de potência. Basicamente, ele funciona como uma "ponte" que permite a um microcontrolador de baixa potência (como um Arduino ou ESP32) controlar dispositivos que exigem muito mais corrente.

O que ele é?
Ele é um Array de Transistores Darlington de Alta Corrente. Em termos simples: ele contém 7 pares de transistores que amplificam o sinal de entrada.
Especificações Principais
Canais: 7 saídas independentes.
Corrente de Saída: Até 500mA por canal (pode ser usado em paralelo para aumentar a corrente).
Tensão de Saída: Suporta até 50V.
Diodos de Supressão: Já possui diodos internos para proteção contra picos de tensão de cargas indutivas (motores e relés).
Encapsulamento: DIP-16 (fácil de usar em protoboards).
Pinagem (Pinout)
Para facilitar sua montagem, a estrutura é bem simétrica:
Pinos 1 ao 7: Entradas (conectadas ao microcontrolador).
Pinos 10 ao 16: Saídas correspondentes (conectadas à carga).
Pino 8 (GND): Terra comum do circuito.
Pino 9 (COM): Conectado ao positivo da fonte da carga (essencial para ativar os diodos de proteção contra motores/relés).

Aplicações Típicas
O ULN2003APG é o "braço forte" para:
Motores de Passo: É o driver padrão para o motor 28BYJ-48.
Relés: Aciona bobinas de relés de 5V, 12V ou 24V com segurança.
Fitas de LED: Controle de brilho ou acionamento de segmentos.
Displays de Grandes Dimensões: Para acionar segmentos que consomem mais que a saída de um chip lógico.

Valor Unitário

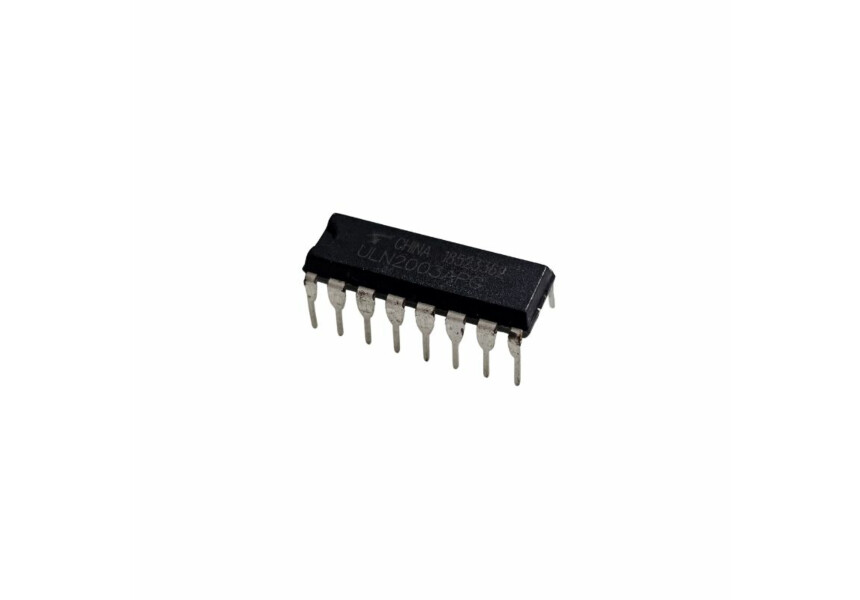

Imagem Meramente Ilustrativa
