Circuito Integrado ULN2003AN Texas Instruments Driver Darlington 7 Canais

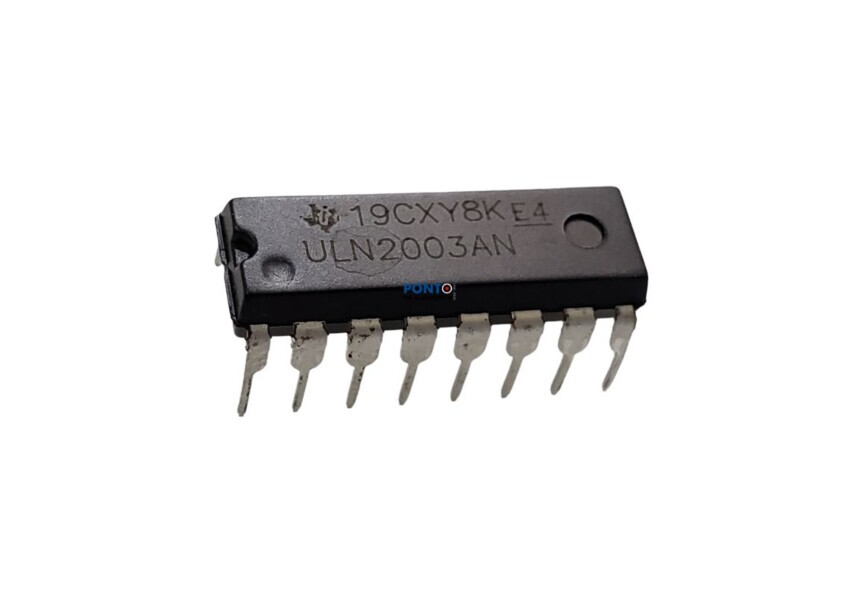

Circuito Integrado ULN2003AN Texas Instruments

O ULN2003AN da Texas Instruments é um circuito integrado composto por sete pares Darlington NPN de alta tensão e alta corrente, desenvolvido para acionamento de relés, motores de passo, solenoides, lâmpadas, displays e diversas cargas indutivas. Cada canal suporta até 500mA, com tensão de saída de até 50V, tornando-o uma das soluções mais utilizadas em automação, controle eletrônico e projetos com microcontroladores.

O ULN2003AN possui diodos de proteção internos para cargas indutivas, simplificando projetos e aumentando a confiabilidade do circuito.

Características Técnicas:

• Modelo: ULN2003AN
• Fabricante: Texas Instruments
• Tipo: Array Darlington NPN
• Número de Canais: 7
• Corrente por Canal: até 500mA
• Tensão Máxima de Saída: 50V
• Encapsulamento: DIP-16
• Montagem: PTH (Furo Passante)
• Diodos de proteção internos
• Compatível com lógica TTL e CMOS
• Alta capacidade de acionamento de cargas indutivas

Aplicações do ULN2003AN:

O CI ULN2003AN é amplamente utilizado em:

• Acionamento de relés
• Controle de motores de passo
• Controle de motores DC
• Automação industrial
• Arduino
• ESP32
• PIC
• Raspberry Pi
• Solenoides
• Fechaduras elétricas
• Displays LED
• Equipamentos eletrônicos industriais
• Sistemas embarcados

Vantagens do ULN2003AN:

• Sete drivers em um único circuito integrado
• Reduz quantidade de componentes externos
• Fácil interface com microcontroladores
• Proteção interna para cargas indutivas
• Alta confiabilidade
• Ideal para automação e robótica
• Amplamente utilizado no controle de motores de passo 28BYJ-48

Como Funciona o ULN2003AN?

O ULN2003AN recebe sinais de baixa corrente provenientes de microcontroladores ou circuitos lógicos e aciona cargas de maior corrente através dos seus sete transistores Darlington internos.

Isso permite controlar:

• Relés
• Motores
• Solenoides
• LEDs de potência
• Lâmpadas
• Dispositivos eletromecânicos

de forma simples e segura.

Aplicações em Arduino e ESP32:

O ULN2003AN é um dos componentes mais utilizados em projetos maker e industriais, sendo frequentemente empregado para controlar:

• Motor de passo 28BYJ-48
• Módulos de relé
• Atuadores
• Válvulas solenóides
• Sistemas de automação residencial
• Projetos de robótica

Sua compatibilidade com lógica TTL e CMOS facilita a integração com praticamente qualquer microcontrolador.
