Circuito Integrado UA741CN St

Circuito Integrado UA741CN St

O UA741CN é um circuito integrado de amplificador operacional (op-amp) de uso geral . É um componente clássico e amplamente utilizado, particularmente popular em eletrônica educacional e para hobby devido ao seu design robusto e facilidade de uso. O "CN" no código da peça normalmente se refere ao tipo de encapsulamento, que neste caso é um encapsulamento duplo em linha de 8 pinos ( DIP-8 ). O "ST" geralmente indica que o fabricante é a STMicroelectronics .

Principais características
Alto ganho: possui um ganho de malha aberta muito alto, o que é crucial para amplificar sinais fracos.
Ampla faixa de tensão operacional: pode operar com uma ampla faixa de tensões de alimentação, tanto simples quanto duplas (por exemplo, ±5V a ±22V).
Compensação interna: O amplificador operacional possui uma rede interna de compensação de frequência que garante estabilidade em circuitos de malha fechada sem a necessidade de componentes externos.
Proteção contra curto-circuito: Inclui proteção contra curto-circuitos em sua saída, o que ajuda a evitar danos ao chip.
Sem travamento: o design evita uma condição chamada "travamento", que pode ocorrer quando a faixa de tensão de entrada do modo comum é excedida.
Configuração de pinos: Possui a mesma configuração de pinos do antigo amplificador operacional UA709, o que o torna um substituto imediato em muitos projetos.

Aplicações comuns
O UA741CN é versátil e usado em uma ampla gama de aplicações analógicas, incluindo:
Amplificadores somadores: Combinação de múltiplos sinais de entrada.
Seguidores de tensão: Criação de um buffer com alta impedância de entrada e baixa impedância de saída.
Integradores e diferenciadores: Realizar operações matemáticas em sinais.
Filtros ativos: filtram frequências indesejadas de um sinal.
Geradores de funções: criação de formas de onda como ondas senoidais, quadradas e triangulares.
Resumindo, o UA741CN é um bloco de construção fundamental para muitos circuitos analógicos, valorizado por sua confiabilidade e natureza de uso geral.

Valor Unitário

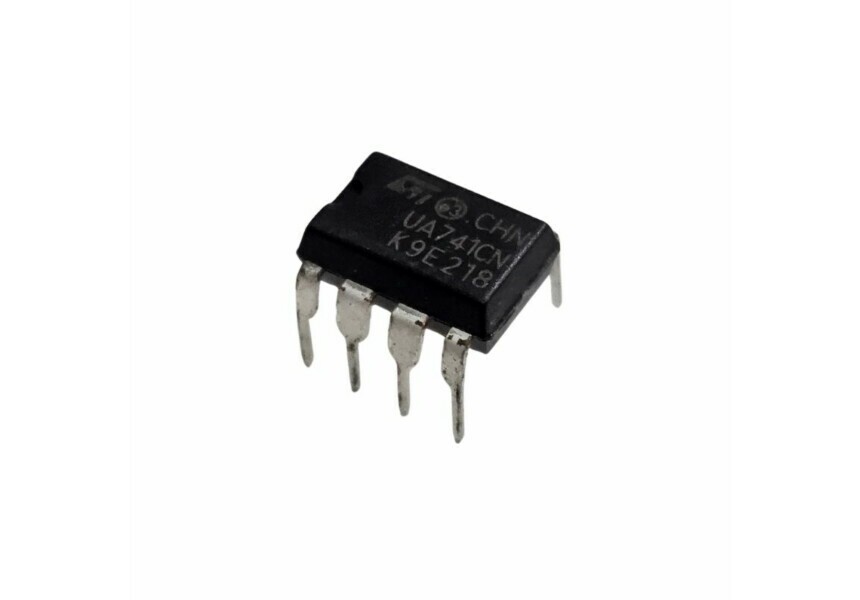

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
