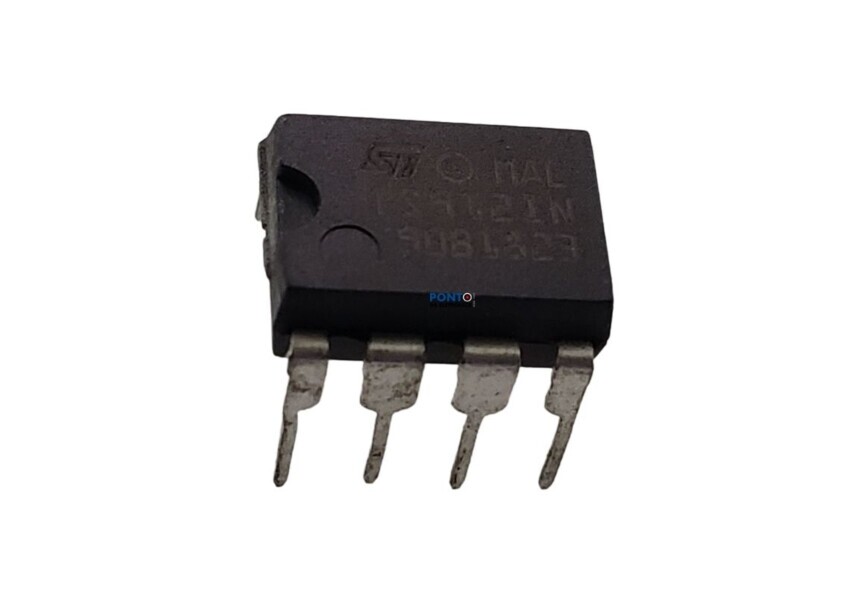

Circuito Integrado TS912IN ST

Circuito Integrado TS912IN
Amplificador Operacional

Especificações:
Fabricante: STMicroelectronics
Categoria de produto: Amplificadores operacionais - Amp Op
Estilo de montagem: Orifício de passagem
Caixa / Gabinete: PDIP-8
Número de canais: 2 canais
Tensão de alimentação - Máx: 16 V, +/- 8 V
Produto da largura de banda de ganho (GBP): 1 MHz
Corrente de saída por canal: 40 mA
SR - Taxa de variação: 800 mV / us
Vos - Tensão de deslocamento de entrada: 10 mV
Tensão de alimentação - Mín: 2,7 V, +/- 1,35 V
Temperatura operacional mínima: - 40 C
Temperatura operacional máxima: + 125 C
Ib - Corrente de polarização de entrada: 150 pA
Corrente de Alimentação Operativa: 700 uA
Desligamento: Sem desligamento
CMRR - Razão de rejeição do modo comum: 60 dB
pt - Densidade de ruído de tensão de entrada: 30 nV / sqrt Hz
Série: TS912
Qualificação: AEC-Q100
Embalagem: Vareta
Tipo de amplificador: Amplificador de uso geral
Marca: STMicroelectronics
Tensão de alimentação dual: +/- 3 V, +/- 5 V
Altura: 3,3 mm
Comprimento: 9,27 mm
Tensão de alimentação dupla máxima: +/- 8 V
Tensão de alimentação dupla mínima: +/- 1,35 V
Tensão de alimentação operacional: 2,7 V a 16 V, +/- 1,35 V a +/- 8 V
Produto: Amplificadores Operacionais
Tipo de Produto: Op Amps - Amplificadores Operacionais
PSRR - Razão de rejeição de fonte de alimentação: 55 dB
Subcategoria: CIs amplificadores
Tipo de suprimento: Single, Dual
Tecnologia: CMOS
Ganho de Tensão dB: 92,04 dB
Largura: 6,35 mm

O TS912IN da STMicroelectronics é um amplificador operacional duplo (dual op-amp) com tecnologia rail-to-rail, ideal para aplicações analógicas que exigem precisão e eficiência.
Diferente da versão SMD, este modelo possui encapsulamento DIP-8, facilitando a montagem em protoboards, projetos educacionais e manutenção.
É amplamente utilizado em sensores, amplificação de sinais, áudio e instrumentação, oferecendo bom desempenho com baixo consumo.

Características Técnicas:
Modelo: TS912IN
Tipo: Amplificador operacional duplo
Tecnologia: Rail-to-rail
Encapsulamento: DIP-8
Baixo consumo
Boa estabilidade

Aplicações:
Circuitos analógicos
Sensores
Amplificação de sinal
Equipamentos de áudio
Instrumentação
Protótipos e bancada

Benefícios:
✔ Fácil uso (DIP)
✔ Alta precisão
✔ Baixo consumo
✔ Versátil
✔ Ideal para projetos e manutenção

Dica Importante:
Ideal para protoboard e testes
Muito usado em sensores e instrumentação
Versão DIP facilita substituição
