Circuito Integrado TPS54331

Circuito Integrado TPS54331 = 54331
TPS54331DR Regulador de Tensão de Comutação 3 Amperes 28 Volts Step Down

Especificações:
Fabricante: Texas Instruments
Categoria de produto: Reguladores de tensão de comutação
Estilo de montagem: SMD / SMT
Caixa / Gabinete: SOIC-8
Topologia: Buck
Voltagem de saída: ajustável
Corrente de saída: 3 A
Número de limites: 1 saída
Tensão de entrada MÁXIMA: 28 V
Tensão de Entrada MIN: 3,5 V
Corrente inativa: 1 uA
Frequência de comutação: 570 kHz
Temperatura operacional mínima: - 40 C
Temperatura operacional máxima: + 150 C
Série: TPS54331
Embalagem: Bobina
Marca: Texas Instruments
Kit de desenvolvimento: TPS54331EVM-232
Tensão de entrada: 3,5 V a 28 V
Corrente de Alimentação Operativa: 110 uA
Produto: Reguladores de Tensão
Tipo de Produto: Reguladores de Tensão de Comutação
Subcategoria: PMIC - CIs de gerenciamento de energia
Tipo: Conversor DC / DC

O TPS54331 da Texas Instruments é um conversor step-down (buck) não-síncrono em encapsulamento SMD, projetado para fornecer até 3 A de corrente contínua com entrada amplia de 3,5 V a 28 V. Possui MOSFET integrado (Rds(on) típico 80 mΩ no lado alto), frequência fixa de comutação 570 kHz e modo Eco (pulse-skipping) para otimizar a eficiência em baixas cargas. O dispositivo oferece referência interna de 0,8 V para saídas ajustáveis, proteção contra surtos de sobretensão, ajuste de soft-start para limitar correntes de inrush e consumo de shutdown extremamente baixo (≈ 1 µA), tornando-o adequado para sistemas alimentados por bateria e aplicações automotivas (versão Q1 disponível).

Principais características:
Faixa de entrada: 3,5 V a 28 V.
Corrente de saída contínua: até 3 A (MOSFET integrado).
Freqüência de comutação fixa: 570 kHz.
Tensão de referência / VOUT mínima: 0,8 V (ajustável).
Rds(on) do MOSFET de alta-lado: ≈ 80 mΩ (típico).
Eco-mode (pulse-skipping) para alta eficiência em cargas leves.
Quiescent/shutdown: típico 1 µA.
Funções adicionais: soft-start programável, UVLO ajustável, proteção contra sobretensão/transientes.
Valor Unitário

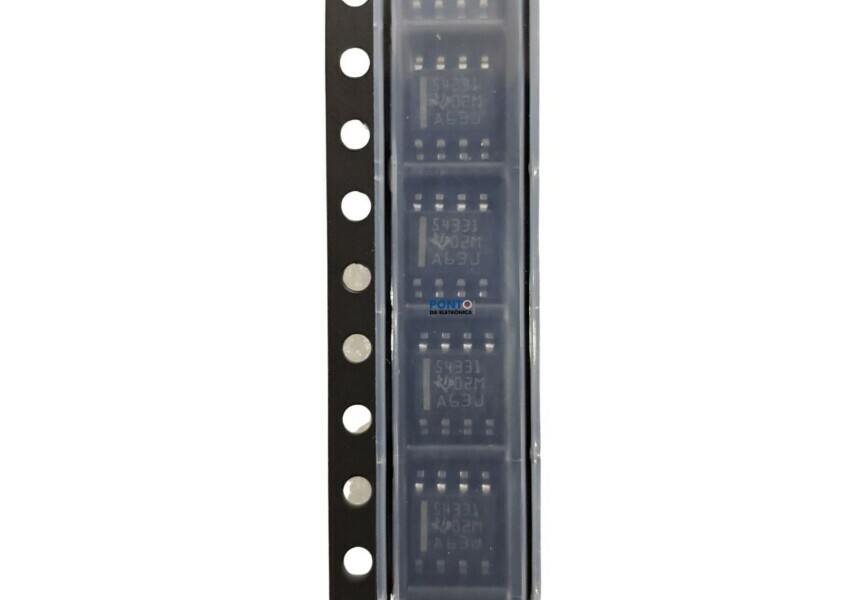

Imagem Ilustrativa

Para mais informações, entre em contato.
