Circuito Integrado TOP257YN

Circuito Integrado TOP257YN
Conversores CA / CC

Especificações:
Fabricante: Integrações de energia
Categoria de produto: Conversores CA / CC
Estilo de montagem: Orifício de passagem
Caixa / Gabinete: TO-220-7C
Voltagem de saída: 700 V
Potência de saída: 157 W
Tensão de alimentação / entrada - Mín: - 0,3 V
Tensão de alimentação / entrada - Máx: 9 V
Frequência de comutação: 132 kHz
Ciclo de serviço - Máx: 78%
Temperatura operacional mínima: - 40 C
Temperatura operacional máxima: + 150 C
Corrente de saída: 5.44 A
Série: TOP257
Tipo: conversor off-line
Marca: Integrações de energia
Tipo de Produto: Conversores AC / DC
Quantidade do pacote de fábrica: 50
Subcategoria: PMIC - CIs de gerenciamento de energia
Nome comercial: TopSwitch-HX

O Circuito Integrado TOP257YN é um controlador de fonte de alimentação chaveada (AC-DC) da renomada família TOPSwitch-HX da Power Integrations.
Projetado para aplicações off-line flyback, ele integra em um único chip um MOSFET de alta tensão de 700 V, circuito PWM, oscilador e proteção inteligente, proporcionando alta eficiência energética e confiabilidade de operação.

Esse componente é ideal para projetos que exigem conversão de energia estável e eficiente, como fontes chaveadas industriais, adaptadores, carregadores e equipamentos eletrônicos em geral.
Alta potência de saída: até ~157 W em configuração open frame (dependendo da implementação).
Topologia flyback isolada: simplifica o design da fonte com isolamento seguro entre entrada e saída.
Frequência de comutação: ~66 kHz ou ~132 kHz, ideal para eficiência e redução de tamanho de componentes passivos.
Proteções integradas: limite de corrente programável, proteção contra sobretemperatura e sobretensão, além de reinício automático.
Eficiência e EcoSmart: reduz consumo em standby e atende normas de eficiência moderna.
Faixa de temperatura: operação segura de −40 °C a +150 °C.
Encapsulamento: TO-220-7C com montagem through-hole, facilitando substituição e montagem em placas de circuito.

Aplicações típicas:
Fontes chaveadas AC-DC para eletrônicos de consumo
Adaptadores e carregadores
Equipamentos industriais
Iluminação LED
Fontes para equipamentos áudio/video e comunicação.
Com design monolítico e alto nível de integração, o TOP257YN reduz o número de componentes externos, simplifica o projeto da fonte e aumenta a confiabilidade do produto final.
Valor Unitário

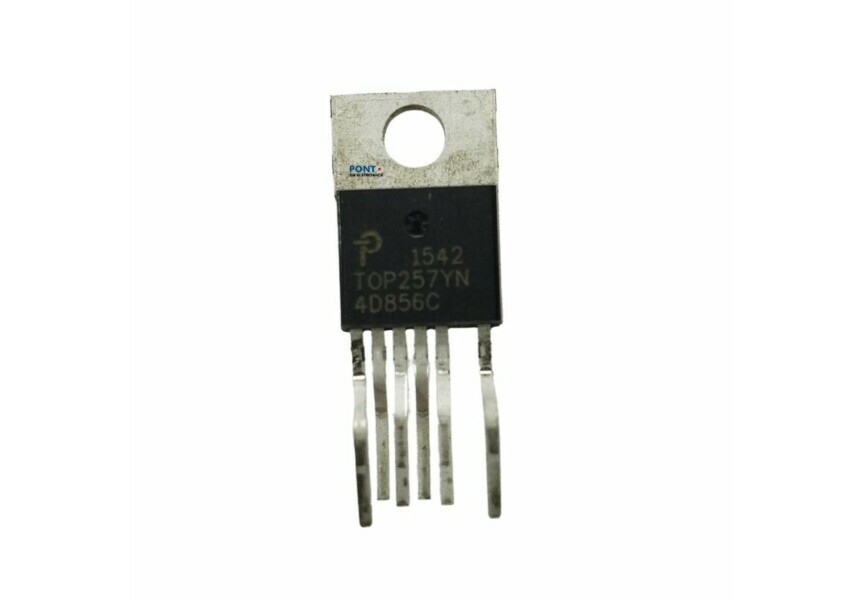

Imagem Ilustrativa
