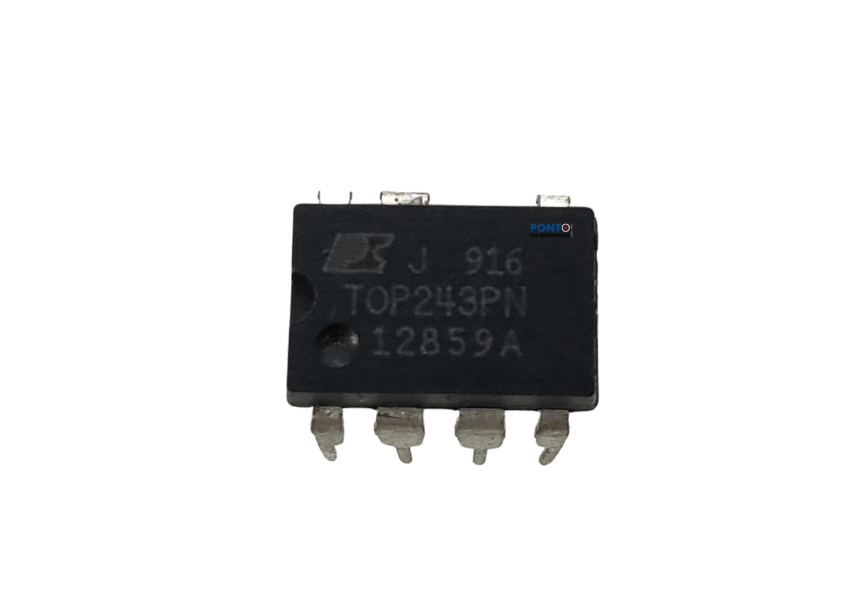

Circuito Integrado TOP243PN

Circuito Integrado TOP243PN
Conversor CA / CC

Especificações:
Fabricante: Integrações de energia
Categoria de produto: Conversores CA / CC
Estilo de montagem: Orifício de passagem
Caixa / Gabinete: DIP-8
Voltagem de saída: 12 V
Tensão de alimentação / entrada - Mín: 85 VAC
Tensão de alimentação / entrada - Máx: 265 VAC
Frequência de comutação: 132 kHz
Ciclo de serviço - Máx: 83%
Corrente de Alimentação Operativa: 1,6 mA
Temperatura operacional mínima: - 40 C
Temperatura operacional máxima: + 150 C
Série: TOP243
Tipo: conversor off-line
Marca: Integrações de energia
Tipo de Produto: Conversores AC / DC
Quantidade do pacote de fábrica: 50
Subcategoria: PMIC - CIs de gerenciamento de energia
Nome comercial: TopSwitch

Circuito Integrado TOP243PN – Controlador para Fonte Chaveada
O TOP243PN é um circuito integrado da família TOPSwitch desenvolvido para controle e chaveamento em fontes de alimentação chaveadas.
Ele integra controlador PWM e MOSFET de potência em um único encapsulamento, reduzindo o número de componentes externos e aumentando a eficiência do circuito.
Muito utilizado em fontes AC-DC compactas, carregadores, fontes standby e equipamentos eletrônicos diversos, esse CI proporciona excelente desempenho energético, proteção contra sobrecarga e estabilidade operacional.
Seu encapsulamento DIP facilita a substituição em manutenção eletrônica e projetos de desenvolvimento.

CARACTERÍSTICAS TÉCNICAS:
Modelo: TOP243PN
Fabricante: Power Integrations
Tipo: Controlador para fonte chaveada
Família: TOPSwitch
MOSFET de potência integrado
Controle PWM integrado
Encapsulamento: DIP-8
Alta eficiência energética
Redução de componentes externos
Proteção contra sobrecarga
Proteção térmica interna
Proteção contra curto-circuito

CONFIGURAÇÃO / PINAGEM:
Entrada de controle
Dreno do MOSFET integrado
Fonte / retorno
Pinos de controle e feedback
(Configuração detalhada conforme datasheet do fabricante)

APLICAÇÕES:
Fontes chaveadas AC-DC
Fontes standby
Carregadores eletrônicos
Fontes de televisores
Fontes de equipamentos industriais
Fontes de DVD, receptores e eletrônicos em geral
Reparos em fontes chaveadas

DICA DE APLICAÇÃO PRÁTICA:
Uso em Fontes Chaveadas de Equipamentos Eletrônicos

O TOP243PN é normalmente utilizado no estágio primário de fontes chaveadas, controlando o chaveamento da tensão e regulando a saída da fonte.

Durante manutenção de fontes, a substituição desse CI pode resolver problemas como:
Equipamento não liga
Fonte sem tensão de saída
Fonte em proteção
Fusível queimando
Oscilações ou instabilidade na alimentação

Boas Práticas na Substituição:
Verificar capacitores eletrolíticos do primário
Conferir optoacoplador e TL431
Verificar resistor de partida
Conferir transformador da fonte
Avaliar trilhas e soldagem
Testar componentes associados antes da energização

EQUIVALENTES E COMPATÍVEIS:
TOP242PN
TOP244PN
Outros modelos da série TOPSwitch
(Consultar datasheet para compatibilidade elétrica)

CONTEÚDO DA EMBALAGEM:
01 – Circuito Integrado TOP243PN

VANTAGENS DO PRODUTO:
Produto novo
Alta eficiência energética
Alta confiabilidade operacional
Reduz quantidade de componentes no circuito
Ideal para manutenção e projetos eletrônicos
Pronta entrega
