Circuito Integrado TNY280PN

Circuito Integrado TNY280PN
Conversor CA/CC 28.5W 85-265 VAC 36.5W/230 VAC

Especificações:
Fabricante: Integrações de energia
Categoria de produto: Conversores CA / CC
Estilo de montagem: Orifício de passagem
Caixa / Gabinete: DIP-8
Voltagem de saída: 12 V
Potência de saída: 36,5 W
Tensão de alimentação / entrada - Mín: 85 VAC
Tensão de alimentação / entrada - Máx: 265 VAC
Frequência de comutação: 132 kHz
Ciclo de serviço - Máx: 65%
Temperatura operacional mínima: - 40 C
Temperatura operacional máxima: + 150 C
Corrente de saída: 750 mA
Série: TNY280
Embalagem: Vareta
Número de limites: 1 saída
Tipo: conversor off-line
Marca: Integrações de energia
Tipo de Produto: Conversores AC / DC
Subcategoria: PMIC - CIs de gerenciamento de energia
Nome comercial: TinySwitch

O Circuito Integrado TNY280PN pertence à série TinySwitch-II da Power Integrations, projetada para aplicações em fontes chaveadas (SMPS) com alta eficiência e baixo consumo de energia. Esse CI combina o transistor MOSFET de potência, o oscilador, o circuito de controle PWM, e as proteções internas em um único encapsulamento DIP-8, simplificando o projeto e reduzindo significativamente o número de componentes externos.
O TNY280PN é amplamente utilizado em fontes flyback de baixa potência, como carregadores, adaptadores, fontes auxiliares e equipamentos eletrônicos domésticos ou industriais. Seu design otimizado permite excelente eficiência energética, baixa dissipação de calor e confiabilidade a longo prazo, atendendo a normas de eficiência energética internacionais.
O circuito inclui proteção contra sobrecorrente, sobretensão, sobretemperatura e subtensão, garantindo segurança ao circuito e ao dispositivo alimentado. Além disso, o recurso de modo burst automático reduz o consumo em regime de espera, tornando o componente ideal para aplicações com requisitos de baixo consumo em standby.

Principais Características:
Família: TinySwitch-II
Tensão de operação: até 700V
Corrente de drenagem: até 360mA
Encapsulamento: DIP-8 (TNY280PN)
Topologia: Flyback
Frequência de chaveamento: 132 kHz (típica)
Eficiência energética elevada e baixo consumo em standby
Proteções integradas: sobrecorrente, sobretensão, sobretemperatura e subtensão
Modo burst automático para economia de energia
Excelente desempenho térmico e confiabilidade
Fabricante: Power Integrations

Aplicações Típicas:
Fontes chaveadas compactas
Adaptadores e carregadores de dispositivos eletrônicos
Fontes auxiliares em equipamentos industriais
Equipamentos de consumo, como TVs, roteadores e decodificadores
Fontes de alimentação stand-by

O TNY280PN é uma solução compacta, eficiente e confiável para projetos de fontes de baixa potência, oferecendo desempenho estável, alta integração e baixo custo de implementação.
Valor Unitário

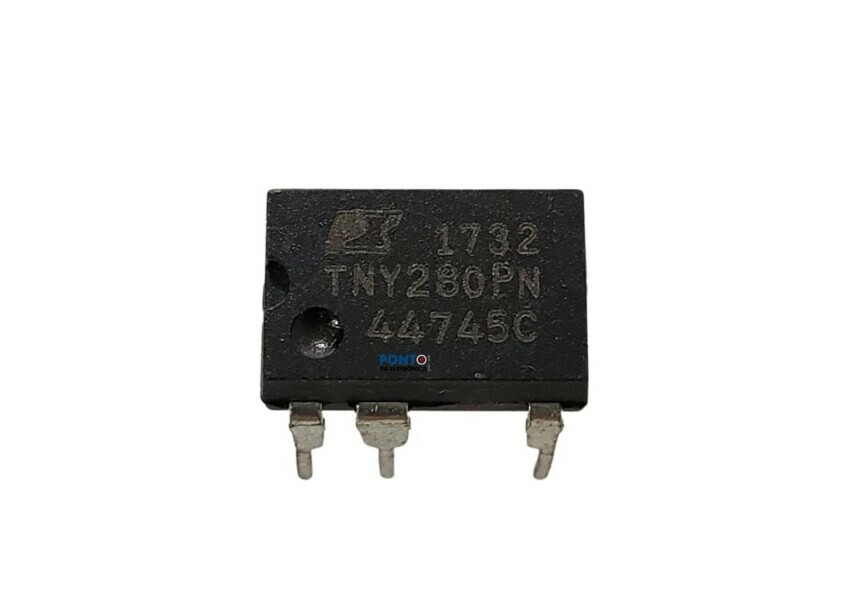

imagem Ilustrativa
