Circuito Integrado TL082IP

Circuito Integrado TL082IP
Amplificador Operacional

Especificações:
Fabricante: Texas Instruments
Categoria de produto: Amplificadores operacionais - Amp Op
Estilo de montagem: Orifício de passagem
Caixa / Gabinete: PDIP-8
Vos - Tensão de deslocamento de entrada: 6 mV
Temperatura operacional mínima: - 40 C
Temperatura operacional máxima: + 85 C
Ib - Corrente de polarização de entrada: 200 pA
Corrente de Alimentação Operativa: 1,4 mA
CMRR - Razão de rejeição do modo comum: 86 dB
Série: TL082
Embalagem: Vareta
Tipo de amplificador: Amplificador de uso geral
Altura: 4,57 mm
Tipo de entrada: Rail-to-Rail
Comprimento: 9,81 mm
Produto: Amplificadores Operacionais
Tipo de suprimento: Single, Dual
Tecnologia: BiFET
Largura: 6,35 mm
Marca: Texas Instruments
Tensão de alimentação dupla: +/- 5 V, +/- 9 V, +/- 12 V, +/- 15 V
In - Densidade de corrente de ruído de entrada: 0,01 pA / sqrt Hz
Tensão de alimentação dupla máxima: +/- 18 V
Tensão de alimentação dupla mínima: +/- 3,5 V
Tensão de alimentação operacional: 7 V a 36 V, +/- 3,5 V a +/- 18 V
Tipo de Produto: Amps Op - Amplificadores Operacionais
Subcategoria: CIs amplificadores
Vcm - Tensão do modo comum: Trilho Negativo + 4V para Trilho Positivo - 4V
Ganho de Tensão dB: 106,02 dB

Circuito Integrado TL082IP
O TL082IP é um amplificador operacional duplo com entrada JFET, fabricado pela Texas Instruments. Este componente é amplamente utilizado em aplicações que requerem alta impedância de entrada, baixa corrente de polarização e boa largura de banda, como em circuitos de áudio, instrumentação e processamento de sinais analógicos.

Especificações Técnicas:
Tipo: Amplificador operacional duplo com entrada JFET
Encapsulamento: DIP-8 (montagem através de furos)
Tensão de alimentação: ±3 V a ±18 V (ou 6 V a 36 V)
Taxa de variação (slew rate): 13 V/µs (típico)
Largura de banda de ganho unitário: 3 MHz (típico)
Corrente de polarização de entrada: 30 pA (típico)
Tensão de offset de entrada: 3 mV (máximo)
Corrente de alimentação: 1,4 mA por canal (típico)
Faixa de temperatura de operação: -40°C a +85°C

Essas características tornam o TL082IP adequado para uma variedade de aplicações analógicas que exigem desempenho estável e confiável.

Aplicações Comuns:
Amplificadores de áudio
Filtros ativos
Conversores analógico-digital (ADC) e digital-analógico (DAC)
Instrumentação médica
Sistemas de aquisição de dados
Valor Unitário

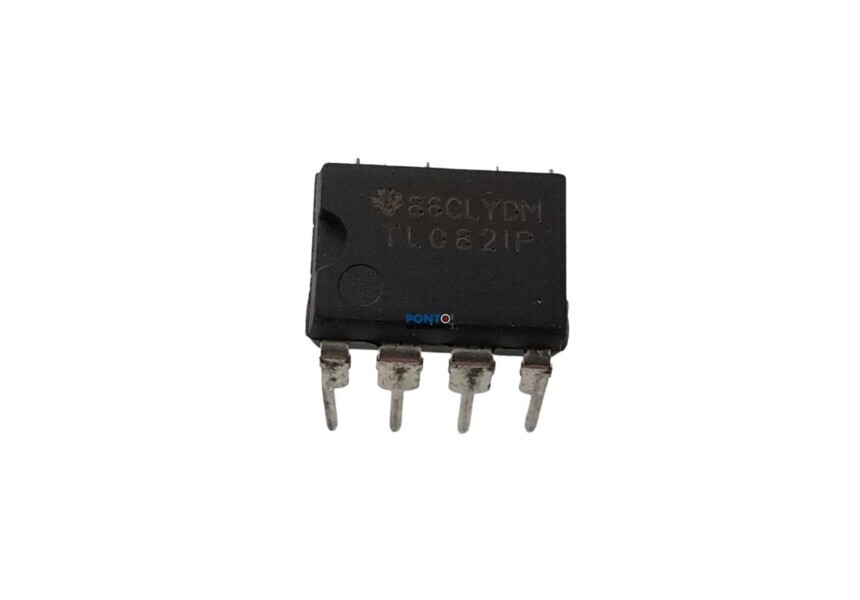

Imagem Ilustrativa

Para mais informações, entre em contato.
