Circuito Integrado TIL111

Circuito Integrado TIL111 On
Optoacopladores de saída transistorizados

Especificações:
Fabricante: onsemi
Categoria do produto: Optoacopladores de saída transistorizados
Estilo de montagem: Through Hole Caixa/Gabinete: PDIP-6
Número de canais: 1 Canal
Tensão de isolamento: 5300Vrms
Tipo de saída: Fototransistor NPN Se
Corrente direta: 100mA Vf
Tensão no sentido direto: 1,4V
Tensão do emissor do coletor máxima: 30V
Tensão de saturação do emissor do coletor máxima: 400mV
Tempo de ascensão: 10 nós
Tempo de queda: 10 us Vr
Tensão no sentido inverso: 3V Pd
Dissipação de potência: 250mW
Temperatura operacional mínima: - 55C
Temperatura operacional máxima: + 100C
Marca: On
Configuração: 1 Canal
Altura: 5,08 mm
Comprimento: 8,89mm
Tipo de Produto: Optoacopladores de saída transistorizados
Subcategoria: Optoacopladores
Largura: 6,86 mm
Analise do número da peça: TIL111_NL

O TIL111 é um circuito integrado optoacoplador (ou opto isolador) que oferece isolamento elétrico entre seus circuitos de entrada e saída, utilizando um LED infravermelho e um fototransistor em um único encapsulamento. Este componente é amplamente utilizado para proteger sistemas eletrônicos sensíveis contra interferências e sobretensões, além de permitir a transmissão segura de sinais entre diferentes partes de um circuito com potenciais elétricos distintos.

Características principais:
Isolamento galvânico: Proporciona separação elétrica total entre entrada e saída, garantindo segurança e proteção contra ruídos elétricos.
Encapsulamento DIP-4: Facilita a montagem em placas de circuito impresso (PCB) convencionais.
Entrada com LED infravermelho: Permite o acionamento do fototransistor por luz, evitando contato elétrico direto.
Saída com fototransistor: Proporciona sinal de saída amplificado e isolado.
Tensão máxima de isolamento: Até 5000 Vrms, garantindo alta confiabilidade em aplicações industriais e comerciais.
Baixa corrente de entrada necessária: Compatível com níveis lógicos TTL e CMOS.

Aplicações comuns:
Isolamento de sinais digitais em sistemas industriais.
Interfaces entre microcontroladores e circuitos de alta tensão.
Proteção de entradas e saídas em equipamentos médicos, automação industrial, telecomunicações e instrumentação.
Acoplamento de sinais em fontes chaveadas e sistemas de controle remoto.

Especificações técnicas básicas:
Corrente de entrada (LED): típica 10 mA
Tensão de isolamento: 5000 Vrms
Corrente de saída (fototransistor): até 50 mA
Tempo de resposta: típicos 5 µs a 15 µs
Temperatura de operação: -55°C a +100°C

Vantagens do TIL111:
Alta imunidade a interferências eletromagnéticas.
Fácil integração em circuitos digitais e analógicos.
Compatibilidade com uma ampla gama de tensões e correntes de controle.
Longa durabilidade e confiabilidade em ambientes industriais.
Valor Unitário

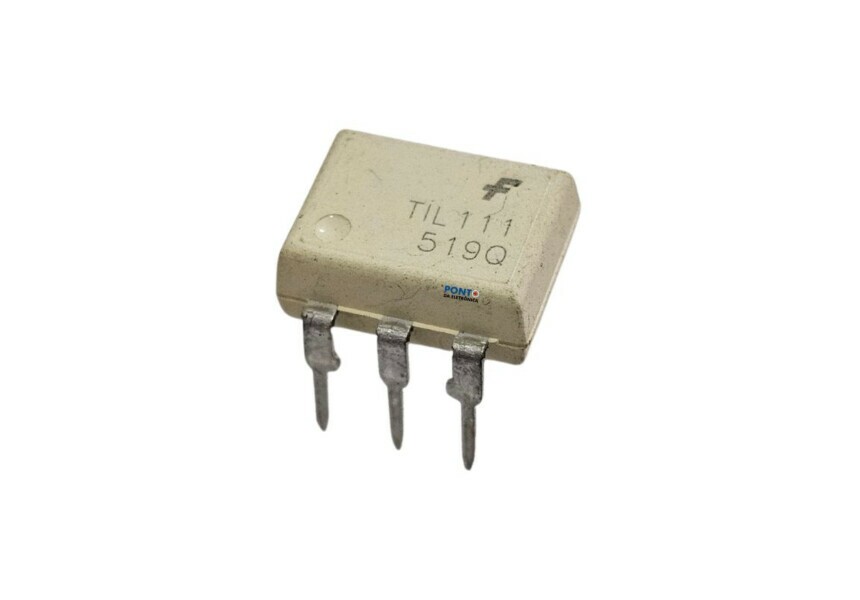

Imagem Meramente Ilustrativa
