Circuito Integrado TDF8591TH/N1S NXP

Circuito Integrado TDF8591TH/N1S NXP
Amplificador de Áudio

Especificações:
Fabricante: NXP
Categoria de produto: Amplificadores de áudio
Série: TDF8591TH
Produto: Amplificadores de Áudio
Potência de saída: 100 W
Estilo de montagem: SMD / SMT
Tipo: Fixo
Caixa / Gabinete: HSOP-24
Marca: NXP Semiconductors
CMRR - Razão de rejeição do modo comum: 75 dB
Pd - Dissipação de potência: 100 W
Tipo de Produto: Amplificadores de áudio
Subcategoria: CIs de áudio

O Circuito Integrado TDF8591TH/N1S é um amplificador de áudio classe B de 4 canais desenvolvido pela NXP Semiconductors, ideal para sistemas automotivos de som estéreo e multicanal. Projetado para operar diretamente a partir da bateria de 14,4 V típica dos veículos, oferece alta potência de saída, baixa distorção e excelente qualidade sonora.
Este CI é especialmente indicado para rádios automotivos, módulos de amplificação e sistemas de entretenimento veicular, oferecendo proteções internas avançadas e operação confiável em ambientes de alta exigência térmica e elétrica.

Características principais:
Fabricante: NXP Semiconductors
Modelo: TDF8591TH/N1S
Tipo: Amplificador de áudio classe B, 4 canais

Potência de saída:
4 × 26 W em 4 Ω (THD = 10%)
4 × 22 W em 4 Ω (THD = 0,5%)
Tensão de alimentação (Vcc): 6 V a 18 V (máx. 26 V)
Corrente de repouso típica: 80 mA
Resposta de frequência: 20 Hz a 20 kHz
Distorção harmônica total (THD): < 0,5% a 1 kHz
Relação sinal-ruído (SNR): > 90 dB
Ganho de tensão interno fixo: 26 dB
Eficiência: até 65% (dependendo da carga e tensão)
Encapsulamento: HSOP36 (termicamente eficiente, com dissipação aprimorada)
Temperatura de operação: –40 °C a +150 °C (grau automotivo)

Proteções integradas:
Proteção térmica com desligamento automático
Proteção contra curto-circuito e sobrecarga nas saídas
Proteção contra inversão de polaridade da alimentação
Detecção de falhas no alto-falante (Speaker Fault Diagnostic)
Proteção ESD e contra sobretensão

Vantagens:
Alta potência e baixa distorção em um único encapsulamento compacto
Projeto otimizado para operação em sistemas automotivos de 12 V
Confiabilidade aprimorada por múltiplas proteções internas
Excelente desempenho de áudio e estabilidade térmica
Ideal para rádios, multimídias e amplificadores de 4 canais

Aplicações típicas:
Amplificadores automotivos de 4 canais
Rádios e sistemas de som veicular OEM
Módulos de entretenimento embarcados
Sistemas de som estéreo e multicanal em veículos
Valor Unitário

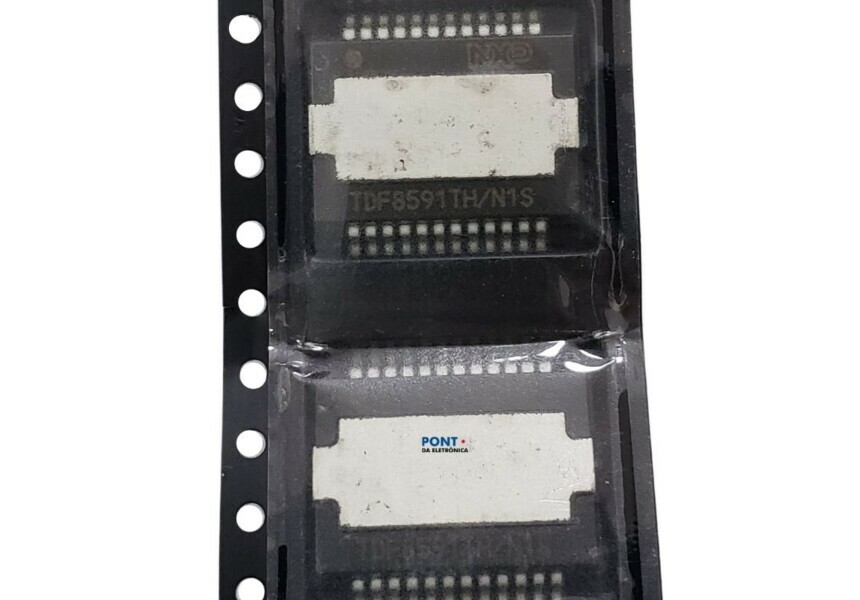

Imagem Ilustrativa

Para mais informações, entre em contato.
