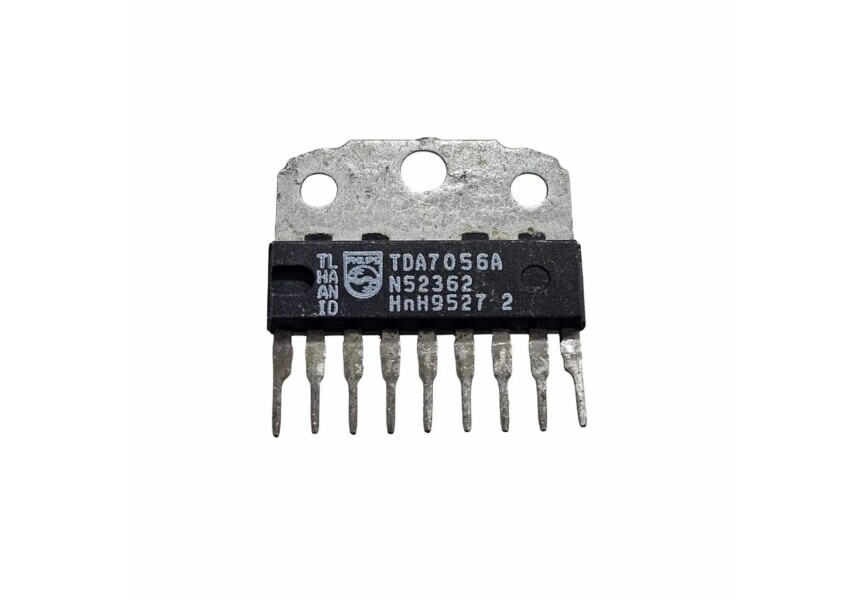

Circuito Integrado TDA7056A Philips

O TDA7056A é um circuito integrado (CI) popular, originalmente fabricado pela Philips (agora NXP Semiconductors), conhecido por ser um amplificador de áudio mono eficiente e de baixa potência.
É muito utilizado em aplicações onde o controle de volume digital ou de baixa tensão é desejado

Principais Características do TDA7056A
O TDA7056A é um CI de 9 pinos (invólucro SIL9MPF) da Classe-AB, ideal para pequenos projetos de áudio, televisores compactos e equipamentos portáteis.

Característica	Especificação Típica	Detalhe
Função	Amplificador de Áudio	Amplificador de Potência de Saída Monofônico (Mono).
Configuração de Saída	BTL (Bridge-Tied Load)	Esta configuração permite maior potência de saída com uma única fonte de alimentação.
Potência de Saída	$\approx 3 W$	$3 W$ em uma carga de $16Ω$ com uma tensão de alimentação ( $V_{P}$ ) de $12 V$ . Pode atingir $5, 2 W$ em condições otimizadas.
Tensão de Alimentação ( $V_{P}$ )	$4, 5 V$ a $18 V$	É muito flexível, permitindo o uso em sistemas alimentados por bateria ( $4, 5 V$ ) ou em fontes de $12 V$ .
Recurso de Destaque	Controle de Volume DC	Permite controlar o volume aplicando uma tensão CC (Corrente Contínua) em um pino dedicado (pino 5), simplificando o design e eliminando a necessidade de potenciômetros de áudio ruidosos.
Ganho Máximo	$35, 5 dB$	O ganho pode ser controlado logaritmicamente de $35, 5 dB$ até um modo mudo (Mute).
Proteções Integradas	Sim	Possui proteção contra curto-circuito (para $V_{P}$ e GND) e proteção térmica.
Componentes Externos	Poucos	Requer poucos componentes externos, simplificando a montagem do circuito.

Aplicações Comuns
O TDA7056A é tipicamente encontrado ou utilizado em:
Televisores e Monitores: Como amplificador de saída de áudio para alto-falantes internos.
Rádios e Gravadores Portáteis: Ideal devido à sua operação em baixa tensão e baixo consumo de energia.
Projetos DIY (Faça Você Mesmo): É popular entre hobistas para construir pequenos amplificadores para caixas de som de computador, MP3 players ou projetos de bancada.

Valor Unitário
Imagem Meramente Ilustrativa
Para mais informações, entre em contato

O JavaScript parece estar desabilitado no seu navegador. Para ter uma melhor experiência em nosso site, certifique-se de ativar o javascript em seu navegador.

Marcas	Philips
Peso	0.100000
