Circuito Integrado TDA4605-3 Infineon

Circuito Integrado TDA4605-3 Infineon
Reguladores e monitores de corrente e Monitores e reguladores de potência

Esapecificações:
Fabricante:Infineon
Categoria de produto:Reguladores e monitores de corrente e Monitores e reguladores de potência
Embalagem:Vareta
Marca:Infineon Technologies
Tipo de Produto:Monitores e reguladores de corrente e potência
Série:TDA4605
Subcategoria:PMIC - Power Management ICs
Analise do número da peça: TDA46053

O TDA4605-3 da Infineon (originalmente da Siemens/Siemens Semiconductor Group) é um Circuito Integrado (CI) Controlador projetado especificamente para uso em Fontes de Alimentação Chaveadas (SMPS - Switched-Mode Power Supplies) do tipo Flyback Conversor em modo livre (free running).
Ele é amplamente utilizado em fontes de alimentação de aparelhos eletrônicos de consumo e industriais, como televisores, monitores e outros equipamentos que exigem alta eficiência.

Função Principal
A principal função do TDA4605-3 é controlar o transistor de potência MOS (MOSFET de potência) e realizar todas as funções de regulação e proteção necessárias em uma fonte chaveada.
O CI opera variando o tempo de chaveamento (duty cycle) do transistor de potência, controlando assim a quantidade de energia transferida para o lado secundário (carga) e garantindo que a tensão de saída permaneça estável independentemente das variações de carga.

Principais Recursos e Proteções
O TDA4605-3 incorpora diversas funções de proteção e recursos para aumentar a confiabilidade e eficiência da fonte chaveada:
Controle de Corrente de Pico: Regula a corrente de pico primária do transformador Flyback.
Soft-Start (Partida Suave): Garante uma partida silenciosa e suave, controlando o aumento gradual da tensão de saída e evitando picos de corrente no transformador.
Proteção Contra Sobrecarga (Fold-Back): Possui uma característica fold-back que reduz o ponto de limitação de corrente com a diminuição da tensão de saída, protegendo componentes externos.
Operação em Burst Mode (Modo de Rajada): Implementa um modo de operação de baixo consumo em condições de curto-circuito no secundário ou sem carga (no-load). Isso ajuda a manter a eficiência energética e o baixo consumo em stand-by.
Proteção Contra Subtensão (Undervoltage Switch-off): Desliga o CI se a tensão de alimentação de entrada (tensão da rede) estiver muito baixa.
Proteção Contra Temperatura Excessiva (Thermal Shutdown): Desliga o CI se a temperatura do chip interno exceder um limite seguro.
Supressão de Oscilações Parasitas: Circuito interno para evitar oscilações parasitas no transformador que causam ruído eletromagnético (EMI).
Valor Unitário

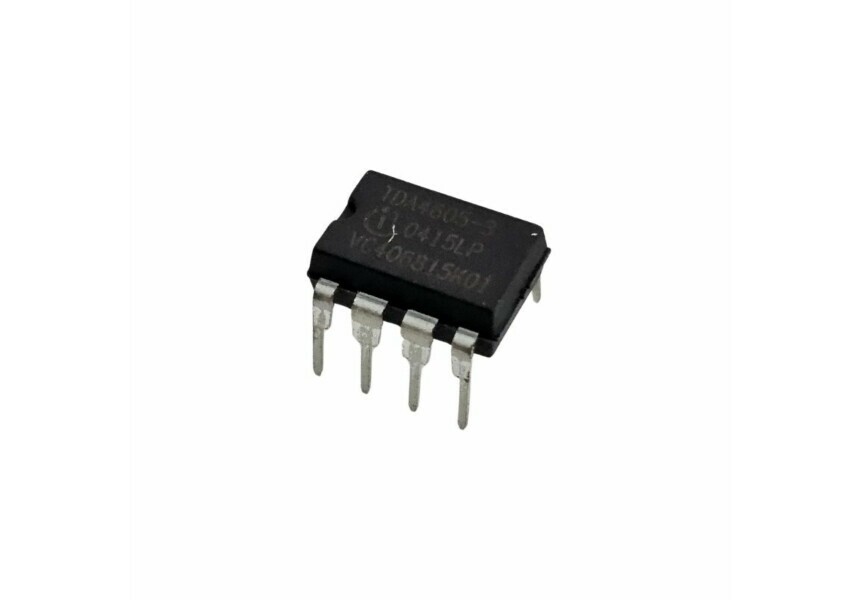

Imagem Meramente Ilustrativa
