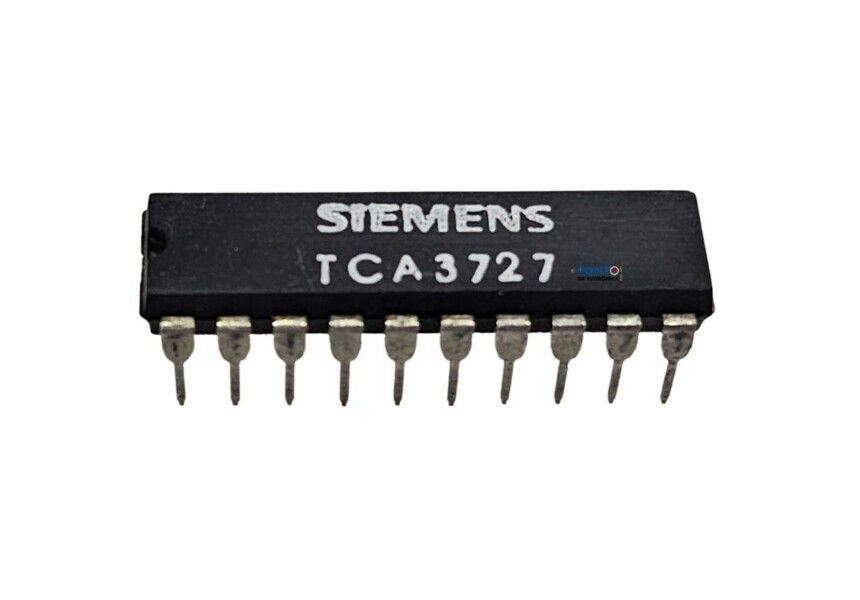

Circuito Integrado TCA3727 Siemens

Circuito Integrado TCA3727 Siemens

Especificações:
Fabricante: Infineon
Categoria de produto: Controladores e drivers de Motor/Movimento/Ignição
Produto: Controladores / Drivers de Motores de Passo
Tipo: Stepper Driver
Tensão de alimentação operacional: 5 V a 50 V
Corrente de saída: 1 A
Corrente de Alimentação Operativa: 2 A
Estilo de montagem: Através do furo
Caixa / Gabinete: PDIP-20
Qualificação: AEC-Q100
Marca: Infineon Technologies
Tensão de saída: 1,1 V
Tipo de Produto: Motor / Motion / Ignition Controllers & Drivers
Série: TCA3727
Subcategoria: PMIC - CIs de gerenciamento de energia
Analise do número de peça: TCA3727NKLA1

Características principais:
2 saídas push-pull para motores bipolares (2 fases)
Corrente máxima de 0,75 A por fase em tensões até 50 V, com proteção pico até ~52 V
Circuito de controle com chopper integrados para regulação de corrente constante
Diodos free‑wheeling rápidos integrados
Saídas sem corrente de crossover
Seleção de micro‑stepping (full, half, quarter, mini) suportada
Alimentação de lógica com z‑diodo interno (~7 V) para simplificar design
Baixo consumo em standby
Pacote DIP‑20 (principalmente THT), válido também em PG‑DSO‑24‑3 em variantes como TCA3727G

Aplicações recomendadas:
Ideal para:
Drivers de motores de passo em automação, CNC e robótica
Sistemas embarcados usando motores DC bipolares
Equipamentos de automação industrial e controle de posicionamento

Especificações técnicas:
Corrente por canal: até 0,75 A
Tensão de alimentação: 5 a 50 V (máx ~52 V)
Modos de micro‑stepping: full, half, quarter, mini
Tipo de pacote: DIP‑20 padrão (TCA3727) ou PG‑DSO‑24‑3 (TCA3727G)
Proteções: free-wheeling, z-diodo e isolamento de crossover
Consumo standby: muito baixo
Temperatura operacional: –40 °C a +110 °C (em TCA3727G)
Valor Unitário
Imagem Ilustrativa

Para mais informações, entre em contato.
