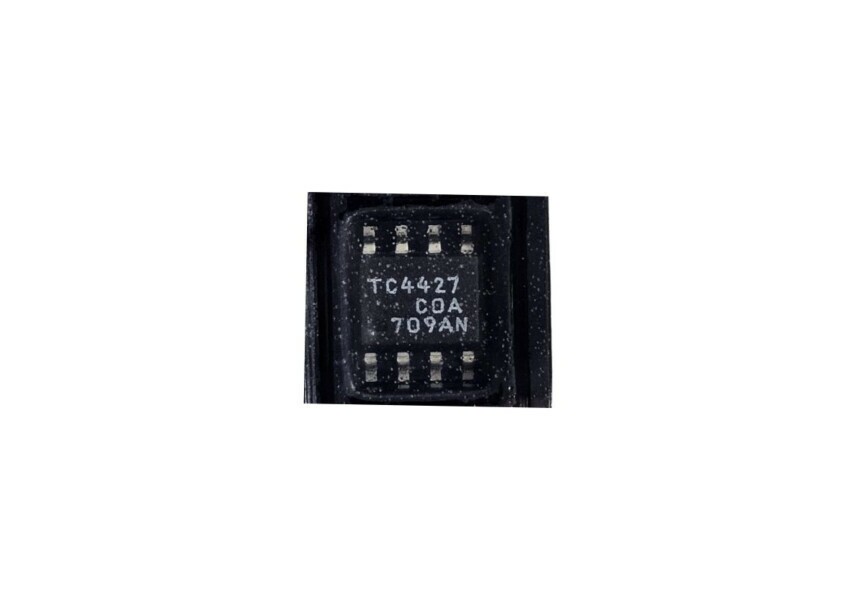

Circuito Integrado TC4427 Smd

Circuito Integrado TC4427 Smd
Drivers de portas 1.5A Dual

Especificações:
Fabricante: Microchip
Categoria do produto: Drivers de porta
Produto: Drivers de porta MOSFET
Tipo: Lado Baixo
Estilo de montagem: SMD/SMT
Caixa/Gabinete: SOIC-8
Número de drivers: 2 Driver
Número de saídas: 2 Saída
Corrente de saída: 1,5 A
Tensão de alimentação - Mín.: 4,5 V
Tensão de alimentação - Máx: 18 V
Configuração: Não Invertida
Tempo de ascensão: 25 ns
Tempo de queda: 25 ns
Temperatura operacional mínima: 0 C
Temperatura operacional máxima: + 70 C
Série: TC4427
Embalagem: Fita Cortada
Marca: Tecnologia de Microchip
Tipo de lógica: CMOS, TTL
Sensível à umidade: Sim
Corrente de Alimentação Operativa: 4,5 mA
Tensão de alimentação operacional: 4,5 V a 18 V
Pd - Dissipação de potência: 470 mW
Tipo de Produto: Gate Drivers
Subcategoria: PMIC - CIs de gerenciamento de energia
Tecnologia: Si

O TC4427 é um circuito integrado (CI) com driver MOSFET de alta velocidade e potência dupla em um encapsulamento SMD (Surface Mount Device).
Este tipo de encapsulamento o torna adequado para projetos de placas de circuito compactas e de alta densidade.
Aqui está uma análise de suas principais características e aplicações:

Principais características:
Driver MOSFET de alta velocidade duplo: contém dois drivers independentes projetados para acionar MOSFETs de canal N e canal P com eficiência.
Alta corrente de saída de pico: normalmente 1,5 A por driver, capaz de carregar e descarregar rapidamente a capacitância da porta dos MOSFETs de potência.
Ampla faixa de tensão de alimentação de entrada: opera de 4,5V a 18V.
Alta capacidade de acionamento de carga capacitiva: pode acionar cargas de 1000pF em, normalmente, 25-30 ns.
Tempos de comutação rápidos: apresenta baixos atrasos de propagação e tempos de subida e descida correspondentes (em torno de 20–40 ns, normalmente).
Compatibilidade de entrada: limites de entrada compatíveis com TTL/CMOS.
Baixa resistência de saída: normalmente em torno de 2,5 Ω, garantindo comutação eficiente.
Protegido por trava: projetado para suportar correntes reversas de até 0,5 A.
Protegido contra ESD: proteção contra descarga eletrostática de 2,0 kV.
Pacote SMD compacto: comumente disponível em SOIC-8 (Small Outline Integrated Circuit 8-pin) e outros pacotes pequenos para montagem em superfície, ideal para aplicações com espaço limitado.

Aplicações: O TC4427 é amplamente utilizado em aplicações que exigem comutação rápida e eficiente de MOSFETs de potência. Algumas aplicações comuns incluem:
Fontes de alimentação comutadas (SMPS): essenciais para acionar MOSFETs de potência em buck, boost e outras topologias de conversor para conversão de energia eficiente.
Conversores CC-CC: usados ​​em vários circuitos conversores CC-CC onde alta eficiência e acionamento MOSFET confiável são cruciais.
Controle do motor: Empregado em circuitos de controle do motor para acionar os MOSFETs de potência responsáveis ​​por controlar a velocidade e a direção do motor.
Drivers de linha: podem ser usados ​​para conduzir sinais em linhas longas.
Acionamento por transformador de pulso: adequado para acionar transformadores de pulso em sistemas de comunicação e outras aplicações.
