Circuito Integrado TA2153FN

Circuito Integrado TA2153FN SMD TOSHIBA
Circuito Integrado Linear Bipolar Monolítico de Silício.
Amplificador de RF para Sistema Servo CD Digital.

TA2153FN é um amplificador RF compatível com PUH de 3 feixes para servo digital para ser usado no sistema de CD Em combinação com um processador de chip único CMOS TC9462F / TC9495F, um sistema de CD pode ser composto de forma muito simples.

Características:
Amplificador embutido para alimentação de referência (VRO, 2VRO).
Circuito integrado de controle de potência do laser automático.
Amplificador de RF embutido.
Amplificador AGC integrado
Amplificador de erro de foco integrado e amplificador de erro de rastreamento.
Amplificador de sinal de somador de sub-feixe integrado.
Circuito de mudança de ganho integrado para CD-RW.
Capaz de rastrear o controle de equilíbrio com TC9462F / TC9495F.
Capaz de circuito de ajuste de ganho de RF com TC9462F / TC9495F
Amplificador de sinal integrado para contador de trilhas.
Capaz de operação em velocidade 4 vezes maior.

O TA2153FN é um circuito integrado (CI) especializado , originalmente fabricado pela Toshiba Semiconductor.
Ele foi projetado especificamente como um amplificador de RF para sistemas de servo-CD digitais .

Aqui está uma análise de suas meta-informações:
Nome/Identificação:
TA2153FN: O número da peça. O sufixo "FN" indica o pacote SMD (Dispositivo de Montagem em Superfície) específico.

Tipo de circuito integrado:
Amplificador de RF: Esta é sua função principal.
Ele amplifica o sinal de radiofrequência (RF) captado do disco óptico pela unidade de captação a laser.
Sistema de CD servo digital: especifica sua área de aplicação pretendida.
É um componente essencial na interface analógica de tocadores de CD (e potencialmente em outros sistemas de disco óptico, como CD-R/RW).
Circuito Integrado Linear Bipolar: Indica a tecnologia utilizada em sua fabricação.
Fabricante original:
Toshiba Semiconductor: O principal projetista e fabricante.
Principais funções e recursos (como um amplificador de RF para sistemas de CD):
Compatível com PUH (Pick-Up Head) tipo 3 feixes: Ele foi projetado para funcionar com unidades de captação a laser que usam um sistema de rastreamento de três feixes, comum em CD players.
Amplificador de RF integrado: amplifica o sinal de RF bruto do fotodetector.
Amplificador AGC (Controle Automático de Ganho) integrado: ajusta automaticamente o ganho do amplificador de RF para manter um nível de sinal consistente, independentemente das variações na refletividade do disco ou nas condições de captação.
Amplificador de erro de foco e amplificador de erro de rastreamento integrados: esses amplificadores processam os sinais do fotodetector para gerar os sinais de erro de foco e erro de rastreamento, que são cruciais para que o sistema servo digital mantenha o laser focado precisamente no disco e rastreie a ranhura espiral.
Amplificador de sinal de subfeixe integrado: processa sinais de fotodetectores adicionais usados ​​para rastreamento.
Circuito de mudança de ganho integrado para CD-RW: sugere que ele pode adaptar suas características para diferentes tipos de mídia óptica, como discos CD regraváveis.
Circuito de controle automático de potência do laser integrado: ajuda a manter a potência de saída do laser estável.
Interface com processadores servo digitais: as planilhas de dados geralmente mencionam sua compatibilidade com processadores de CD de chip único Toshiba CMOS específicos (por exemplo, TC9462F/TC9495F, TC94A09F), permitindo um design simplificado do sistema de CD.
Controle de ajuste de amplitude de RF: fornece meios para ajustar o sinal de RF.
Encapsulamento (Package):
SOP-30 (Small Outline Package - 30 pinos): Este é um tipo comum de encapsulamento SMD. Especificamente, o TA2153FN normalmente vem em um SSOP-30 (Shrink Small Outline Package - 30 pinos) ou uma variante similar, caracterizada por seu tamanho compacto e terminais tipo asa de gaivota para montagem em superfície.

Aplicações:
Leitores de CD: Sua principal aplicação vai de leitores de CD portáteis a aparelhos de som automotivos e sistemas de áudio domésticos.
Unidades de CD-ROM: provavelmente usadas também em unidades de CD-ROM de computadores mais antigos.
Qualquer sistema de CD servo digital: em termos gerais, qualquer sistema que usa um laser óptico para ler dados de CD e requer foco e rastreamento precisos.
Valor Unitário

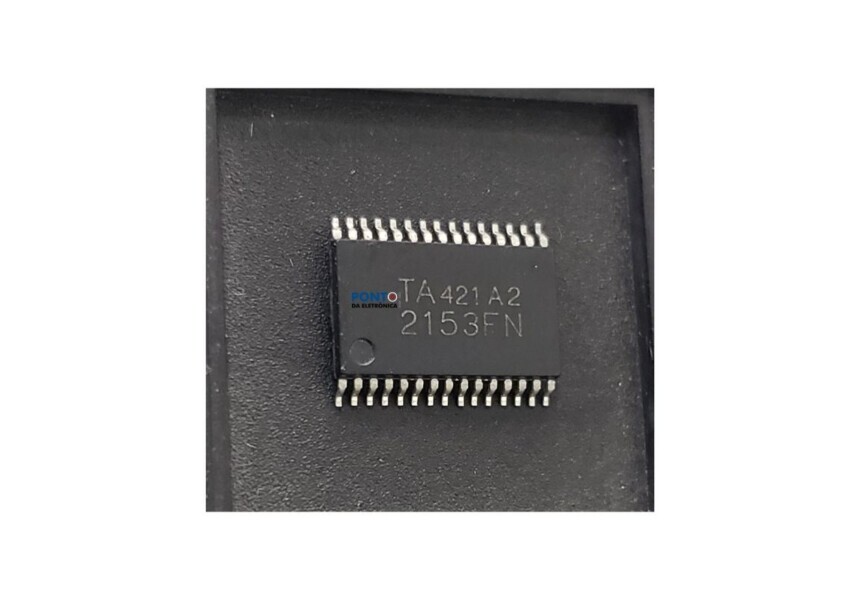

Imagem Meramente Ilustrativa
