Circuito Integrado STV9325

Circuito Integrado STV9325

O STV9325 é o Reforçador de Deflexão Vertical Para Aplicações de 2,5 App
Para TV e Monitor com Gerador flyback de 70 Volts

Especificações:
Fabricante: STMicroelectronics
Categoria de produto: Multimídia – vários
Tipo: Booster de Deflexão Vertical
Temperatura operacional máxima: + 150 C
Estilo de montagem: Através do Oroifício
Caixa / Gabinete: HEPTAWATT V
Altura: 9.2 mm
Comprimento: 10.4 mm
Largura: 4.8 mm
Marca: STMicroelectronics
Tipo de Produto: Multimedia ICs
Subcategoria: Multimedia ICs

O STV9325 é um circuito integrado (CI) fabricado pela STMicroelectronics.
É um CI especializado, usado principalmente em televisores e monitores CRT (Tubo de Raios Catódicos).

Aqui está uma análise detalhada de sua função e características:
Função principal: O STV9325 é um amplificador de deflexão vertical com um gerador de flyback integrado . Em monitores CRT, as imagens são formadas por um feixe de elétrons que varre rapidamente a tela. Essa varredura é feita em duas direções: horizontal e vertical. O STV9325 é responsável por:
Deflexão Vertical: Amplifica o sinal de deflexão vertical para acionar as bobinas de deflexão vertical. Essas bobinas criam o campo magnético que move o feixe de elétrons para cima e para baixo na tela.
Geração Flyback: Durante o período de retraço vertical (quando o feixe de elétrons se move da parte inferior da tela de volta para o topo para iniciar um novo quadro), um pulso de alta tensão, chamado pulso flyback, é gerado. O STV9325 inclui um gerador flyback interno que pode fornecer tensões flyback de até 75V.

Principais características:
Amplificador de potência: contém um estágio de amplificador de potência robusto para lidar com a corrente necessária para acionar o jugo de deflexão.
Corrente de saída: pode fornecer até 2,5 A (Amperes pico a pico) de corrente de saída.
Tensão de alimentação: opera com uma tensão de alimentação normalmente de até 35V.
Controle de espera: inclui uma função de espera, permitindo que o dispositivo entre em um estado de baixo consumo de energia.
Proteção térmica: Possui proteção térmica interna para evitar danos por superaquecimento.
Invólucro: Normalmente vem em um invólucro plástico HEPTAWATT (TO-220-7) , que é um encapsulamento com tecnologia Through-Hole (PTH), o que significa que possui pinos que passam por furos na placa de circuito impresso e são soldados no outro lado. Embora não seja um SMD (Dispositivo de Montagem em Superfície) no sentido típico, ainda é um encapsulamento comum para CIs de potência em eletrônicos de consumo.

Aplicações:
Televisores CRT: Utilizados no circuito de deflexão vertical de TVs analógicas.
Monitores de computador CRT: semelhantes às TVs, eles realizam a varredura vertical em monitores de computador mais antigos.
Por que é menos comum agora: Com a ampla adoção de telas planas (LCD, LED, OLED), a tecnologia CRT está em grande parte obsoleta. Como resultado, componentes como o STV9325 não são mais encontrados em telas modernas e são usados ​​principalmente para consertar equipamentos mais antigos.

Onde comprar (para reparos ou projetos antigos): Como é um componente mais antigo, você pode encontrá-lo em:
Fornecedores especializados em peças de reposição para eletrônicos: sites com foco em peças para TVs e monitores mais antigos.

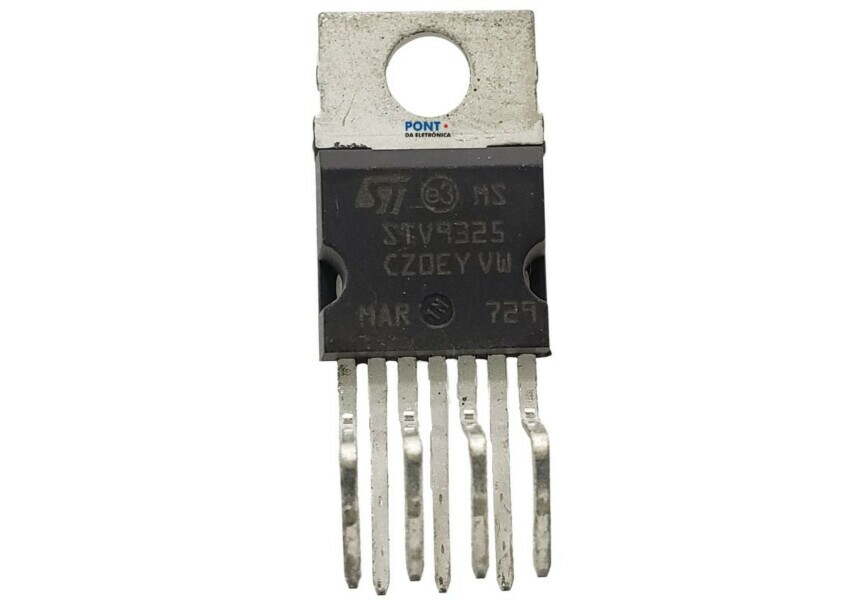

Foto Meramente Ilustrativa
Valor Unitário

Para mais informações, entre em contato.
