Circuito Integrado STRS6709 Sanken

Circuito Integrado STRS6709 Sanken

O STRS6709 é um circuito integrado regulador chaveado off-line tipo switching regulator projetado para uso em conversores Flyback quasi-resonantes em fontes de alimentação comutadas (SMPS).
Ele combina um circuito de controle de alta integração com um transistor de comutação bipolar de alta tensão em um módulo SIP-9, permitindo reduzir o número de componentes externos e melhorar a confiabilidade do projeto.
É capaz de fornecer potência de saída de até cerca de 220 W em aplicações de alimentação isolada.

Principais características e funções internas:
Operação quasi-resonante para reduzir interferência eletromagnética (EMI) e melhorar a eficiência energética.
Modo de standby de baixa potência, que reduz consumo quando a carga é leve.
Proteções internas completas:
Limitação de corrente ciclo-a-ciclo (over-current).
Proteção contra sobretensão e proteção térmica com latch.
Under-Voltage Lockout (UVLO) com histerese para impedir funcionamento abaixo de tensão segura.
Temporizações de tempo máximo de condução e de desligamento fixadas na fabricação.
Estrutura encapsulada com dissipador térmico isolado integrado, melhorando a dissipação de calor e isolamento.
Projetado para operação robusta em ambientes industriais com elevada tensão e temperaturas de junção até cerca de 125 °C.

Aplicação típica:
Utilizado em fontes de alimentação SMPS off-line para equipamentos eletrônicos, como monitores, TVs, carregadores de maior potência e outros sistemas que exigem conversão eficiente de energia AC para DC com isolamento.
Valor Unitário

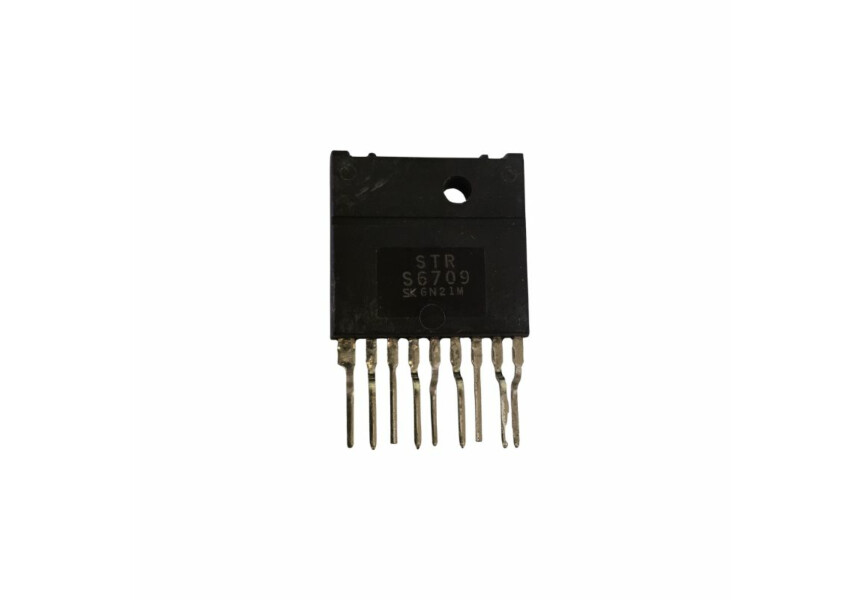

Imagem Ilustrativa

Para mais informações, entre em contato.
