Circuito Integrado STRS5941 Sanken

Circuito Integrado STRS5941

O STRS5941 é um circuito integrado controlador/regulador de fonte de alimentação chaveada (SMPS) tipicamente usado em conversores AC-DC off-line, com funções integradas de controle PWM e, em muitas versões, transistor de chaveamento interno.
Ele é vendido em encapsulamento ZIP-9 adequado para montagem em placas de circuito impresso em aplicações de fonte de alimentação compactas ou industriais.

Visão Geral do Componente:
Tipo: Controlador / regulador de chaveamento para fontes de alimentação
Família: STRS5941 / STR-S5941
Pacote: ZIP-9 (9 pinos) — compacto, fácil de integrar em fontes SMPS.
Função: Gerenciar a operação de conversores AC-DC com regulação por PWM e proteção embutida.
Este tipo de CI combina vários blocos funcionais essenciais para um conversor chaveado, como controle de largura de pulso (PWM), circuito de inicialização, e em alguns casos transistor de chaveamento interno, simplificando o projeto e reduzindo o número de componentes externos necessários.

Características Técnicas e Funcionalidades:
Controle PWM Integrado
Permite o ajuste automático da largura dos pulsos de comutação para manter a tensão de saída estável, mesmo com variações na carga ou na tensão de entrada.
Operação Direta com AC
Projetado para trabalhar com tensões AC da rede (como 100–240 VAC) em conversores off-line, tornando-o adequado para uso em adaptadores e fontes de alimentação de equipamentos eletrônicos.
Proteção Interna
Inclui geralmente proteções contra sobretensão, sobrecorrente e sobretemperatura, essenciais para proteger tanto o CI quanto o resto do circuito durante condições transitórias ou falhas.
Transistor de Comutação (em algumas variantes)
Algumas versões da família (não necessariamente todas) integram o transistor de potência para chaveamento direto, o que reduz a necessidade de partes externas e simplifica o projeto da fonte.

Aplicações Típicas:
O STRS5941 é usado principalmente em:
Fontes de alimentação chaveadas (SMPS) para eletrônicos gerais
Adaptadores AC-DC compactos
Carregadores de dispositivos eletrônicos
Fontes auxiliares de equipamento industrial
Appliances domésticos eletrônicos com requisitos de eficiência energética

Benefícios:
Redução de componentes externos — integração de funções de controle e proteção.
Eficiência energética — controle PWM otimizado reduz perdas.
Proteções internas robustas — aumenta a confiabilidade do equipamento.
Projeto compacto — encapsulamento ZIP-9 facilita montagem em espaço reduzido.
Valor Unitário

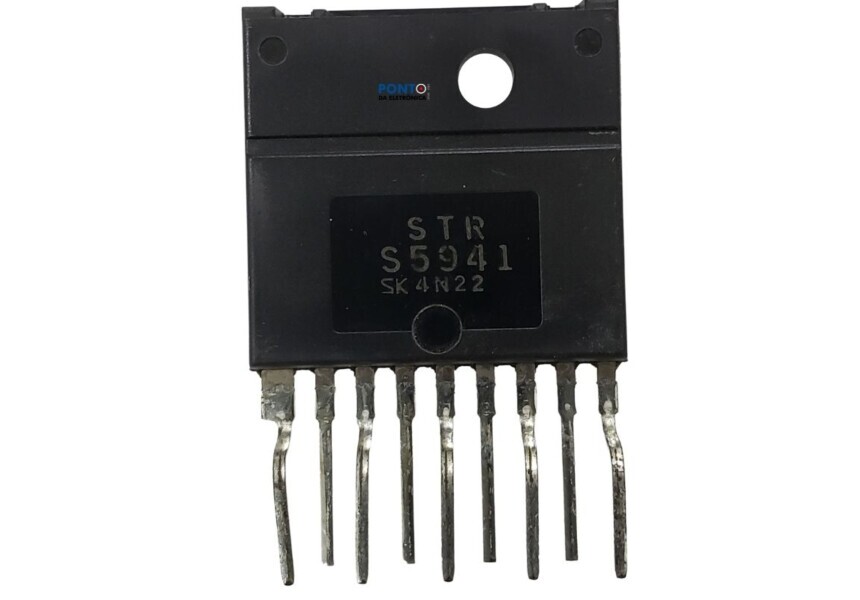

Imagem Ilustrativa

Para mais informações, entre em contato.
