O STR-Z2264 é um circuito integrado (CI) mais comumente associado ao controle de fonte de alimentação, especialmente em monitores e televisores CRT (tubo de raios catódicos) mais antigos .

Aqui está uma análise do que podemos reunir sobre isso:
Fabricante: Embora detalhes específicos do fabricante possam ser confusos para CIs mais antigos e especializados, a Sanken Electric Co., Ltd. é uma fabricante renomada de CIs de fonte de alimentação da série "STR" (por exemplo, STR-W, STR-X, STR-G, etc.). É altamente provável que o STR-Z2264 também pertença à sua linha de produtos. Alguns resultados de busca também mencionam "SK", que pode se referir à Sanken (Sanken Kogyo).

Função:
Geralmente é um CI controlador de fonte de alimentação chaveada.
Esses tipos de CIs integram múltiplas funções necessárias para regular a tensão e a corrente de saída de uma fonte de alimentação, incluindo:
Controle PWM (Pulse Width Modulation):
Para regular a frequência de comutação e o ciclo de trabalho de um MOSFET de potência.
Proteção contra sobrecorrente (OCP)
Proteção contra sobretensão (OVP)
Desligamento térmico (TSD)
Função de partida suave
Controle do modo de espera

Aplicação:
Sua principal aplicação era nas seções de alimentação de TVs e monitores CRT.
Seria responsável por gerar as diversas tensões CC reguladas exigidas pelas diferentes seções da TV (por exemplo, deflexão, áudio, processamento de vídeo).
Pacote: Baseado em tipos comuns de CIs de fonte de alimentação para TVs, provavelmente é um SIP (Single In-line Package) com vários pinos, possivelmente com uma aba para dissipador de calor, projetado para montagem em furo passante. Algumas listagens mencionam "SQL-13", que pode se referir a um tipo específico de pacote.
Disponibilidade: Como um componente para eletrônicos mais antigos, encontrar chips STR-Z2264 novos pode ser desafiador. Eles costumam estar disponíveis como "novos estoques antigos" (NOS) em fornecedores de componentes eletrônicos ou recuperados de equipamentos antigos. exibem listas deste componente.
Substituição: Se precisar substituir um STR-Z2264, geralmente precisará da peça exata. Encontrar uma referência cruzada direta ou equivalente que funcione de forma idêntica sem modificação do circuito é difícil, pois esses CIs geralmente têm parâmetros internos e pinagens específicos.
Em resumo, o STR-Z2264 é um CI controlador de fonte de alimentação dedicado que desempenhou um papel crucial no gerenciamento de energia de aparelhos de televisão CRT tradicionais.
Valor Unitário

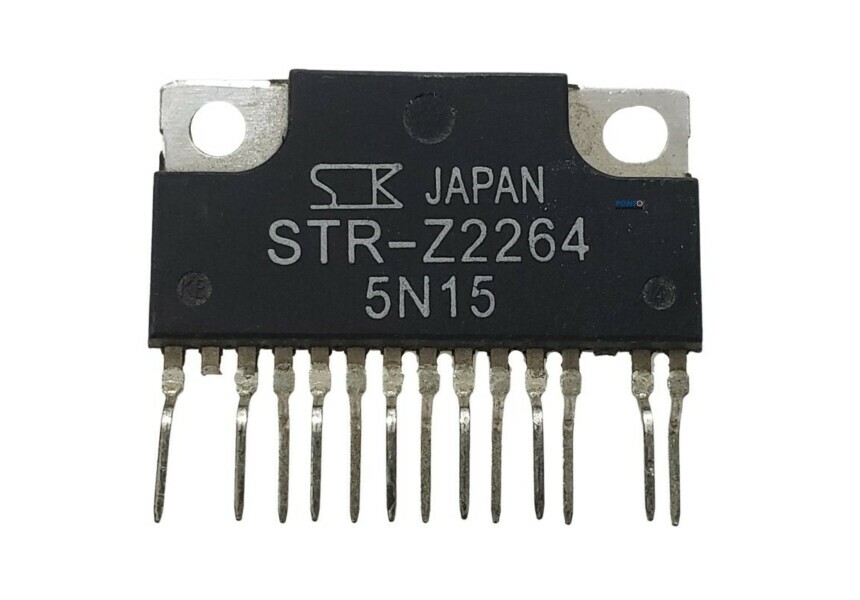

Imagem Meramente Ilustrativa
