Circuito Integrado SSC3S111 = 3S111

Produto: Em estoque
SKU
000107
0 avaliações
R$11,00
-5%
 R$10,45

Desconto à vista
ou R$11,00 em 1x de R$11,00 s/ juros

Outras formas de pagamento
Adicionar aos favoritos
Apenas 84 unidades restantes!
*Não sei meu CEP
  • Novo

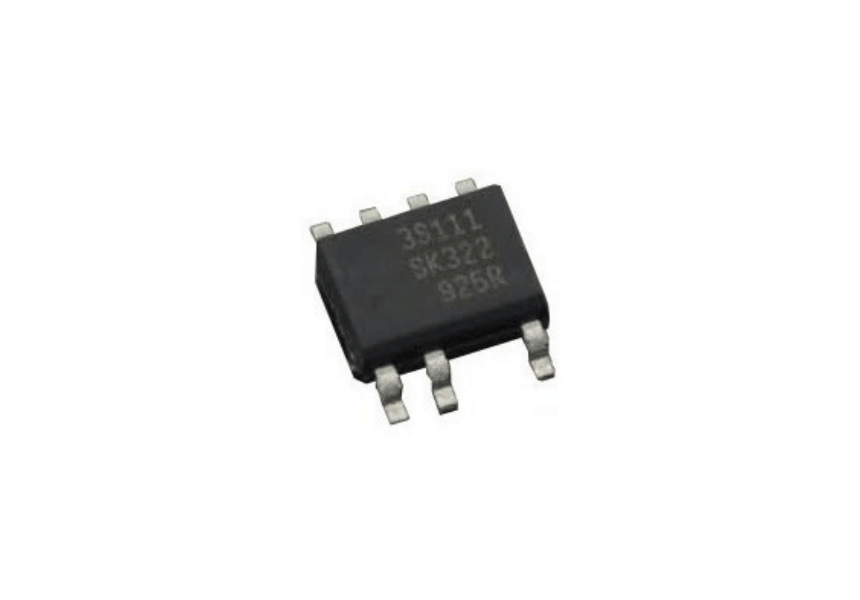

main product photo
Detalhes do produto
Mais informações

Circuito Integrado SSC3S111 = 3S111
CI Controlador para LCD

Descrição do produto:
O SSC3S111 (também marcado como 3S111) é um controlador PWM de modo de corrente fabricado pela Sanken Electric, usado em fontes chaveadas de alta eficiência. Em pacotes SOP‑7, possui soft-start, modo quase-resonante, função de espera automática ("burst"), e diversas proteções integradas como OCP, OVP e desligamento térmico.

Especificações Técnicas:

Parâmetro Valor / Função
Tipo Controlador PWM modo de corrente
Encapsulamento SOP‑7
Tensão máxima de entrada (VCC) Até ~35 V
Frequência típica ~21 kHz (modo ressonante)
Modo de operação Modo quase-resonante e burst automático para baixa carga
Funções integradas Soft-start, OVP, OCP, OLP, TSD, limitação de tempo, supressão de borda (LEB)
Corrente sem carga <30 mW@100 VAC, <50 mW@230 VAC
Aplicações típicas TVs LCD/LED, monitores, fontes SMPS pequenas e médias

Benefícios e diferenciais:
Projetado para altíssima eficiência, reduzindo perdas no modo standby e em cargas leves.
Modo automático de comutação entre ressonante e burst, garantindo menor ruído e menor consumo em cargas parciais.
Proteções completas: sobrecorrente, sobretensão, sobrecarga, sobretemperatura e limitação de tempo, aumentando a confiabilidade do sistema.
Pacote compactado SOP‑7, ideal para montagem em placas automáticas e espaço restrito.

Aplicações típicas:
Fontes SMPS em TVs LED/LCD, monitores, aparelhos de áudio e equipamentos eletrônicos de consumo.
Fontes auxiliares em equipamentos industriais, automação e comunicação.
Projetos DIY de fontes de alimentação com eficiência optimizada.

Instruções e boas práticas:
Usar layout com atenção ao circuito de feedback e à frequência de comutação para evitar ruídos e instabilidades.
Compatível com tensões de até ~35 V VCC, mas é fundamental seguir os limites do datasheet para confiabilidade.
Prefira fornecedores confiáveis, já que o SSC3S111 é sensível a falsificações de componentes importados distribuídos em kits genéricos.
Valor Unitário
Imagem Ilustrativa
