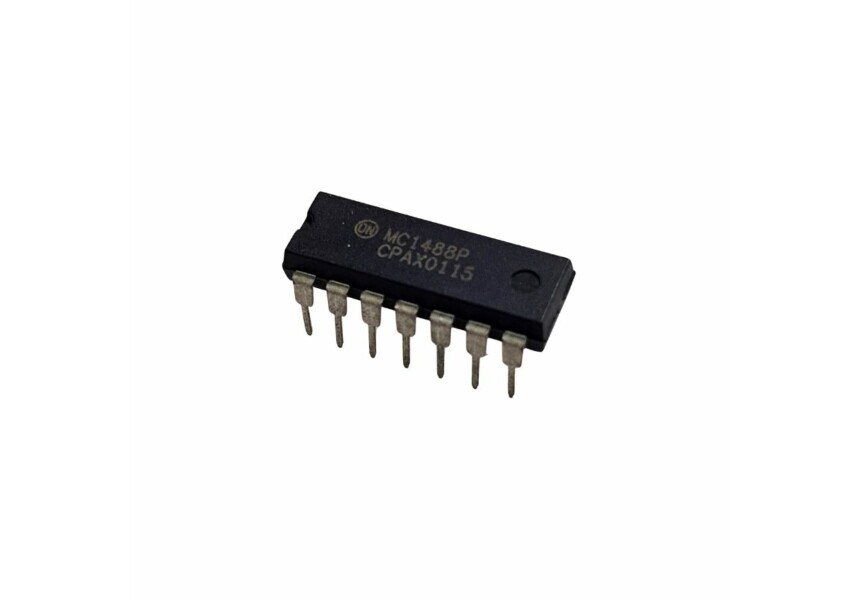

Circuito Integrado SN75188P = MC1488P On

Circuito Integrado SN75188P = MC1488P On

É um Circuito Integrado (CI) fundamental para a comunicação serial padrão RS-232C.
Ele é especificamente um Transmissor de Linha Quádruplo (Quad Line Driver).

Características Técnicas Principais
Função: Conversor de Nível RS-232
Propósito: Atua como um tradutor de nível de tensão. Ele converte os sinais lógicos internos do seu sistema (níveis TTL/DTL de 0V e 5V) para os níveis de tensão RS-232 exigidos pela norma de comunicação.
Componentes Internos: O CI contém quatro (4) transmissores independentes.

Alimentação de Tensão (Split Supply)
Ao contrário da maioria dos CIs digitais que usam apenas uma tensão de alimentação (ex: +5V), o MC1488P requer alimentação dupla, o que é crucial para gerar as tensões positivas e negativas do RS-232:
Pinos: Requer ligações nos pinos(tensão positiva) e  (tensão negativa).

Encapsulamento e Compatibilidade
Encapsulamento: O sufixo "P" indica o encapsulamento PDIP-14 (Plastic Dual In-line Package de 14 pinos), que é o mais comum para prototipagem e placas de circuito impresso.
Equivalência: É funcional e pinagem compatível com o SN75188P da Texas Instruments.
Receptor (Par): É projetado para ser usado em conjunto com o CI MC1489 (o receptor de linha RS-232).

Aplicações Típicas
O MC1488P era um componente essencial para:
Portas de Comunicação Serial (Portas COM) de PC: Implementação física da interface RS-232.
Terminais de Dados (DTE) e Equipamentos de Comunicação de Dados (DCE).
Conexão de Modems e Periféricos Seriais.

Valor Unitário
Imagem Ilustrativa
Para mais informações, entre em contato.
