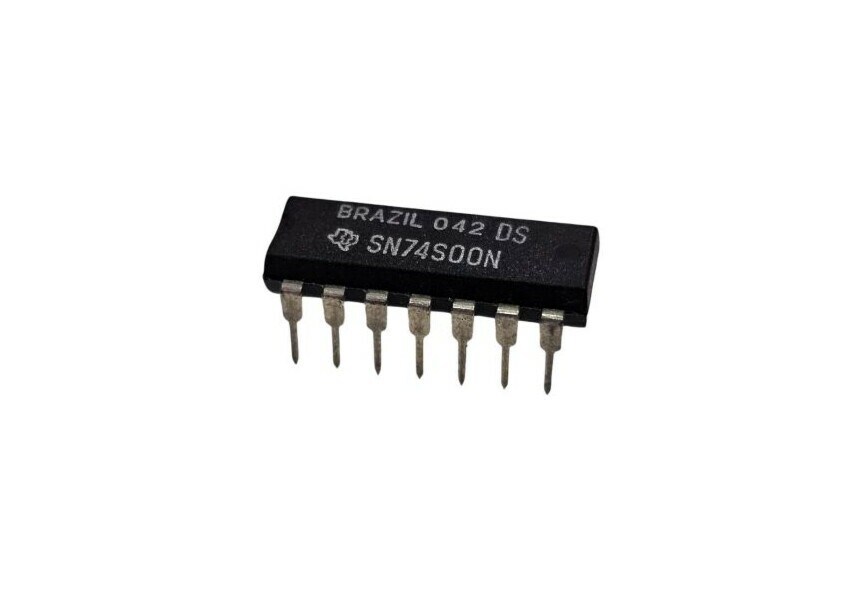

Circuito Integrado SN74S00N Texas

Circuito Integrado SN74S00N Texas

Especificações
Fabricante: Texas Instruments
Categoria do produto: Portas lógicas
Produto: Portões Monofuncionais
Função lógica: NAND
Família lógica: s
Número de portões: 4 Portão
Número de linhas de entrada: 8 Entrada
Número de linhas de saída: 4 Saída
Corrente de saída de alto nível: - 400 uA
Corrente de saída de nível baixo: 20 mA
Tempo de retardo de propagação: 11 ns
Tensão de alimentação - Máx: 5,25 V
Tensão de alimentação - Mín: 4,75 V
Temperatura operacional mínima: 0 C
Temperatura operacional máxima: + 70 C
Estilo de montagem: Through Hole
Caixa/Gabinete: PDIP-14
Embalagem: Tubo
Marca: Texas Instruments
Função: NAND
Altura: 4,57 mm
Comprimento: 19,3 mm
Tipo de lógica: NAND de 2 entradas
Tensão de alimentação operacional: 4,75 V a 5,25 V
Faixa de temperatura operacional: 0 C a + 70 C
Tipo de Produto: Portas Lógicas
Série: SN74S00
Subcategoria: CIs lógicos
Largura: 6,35 mm
