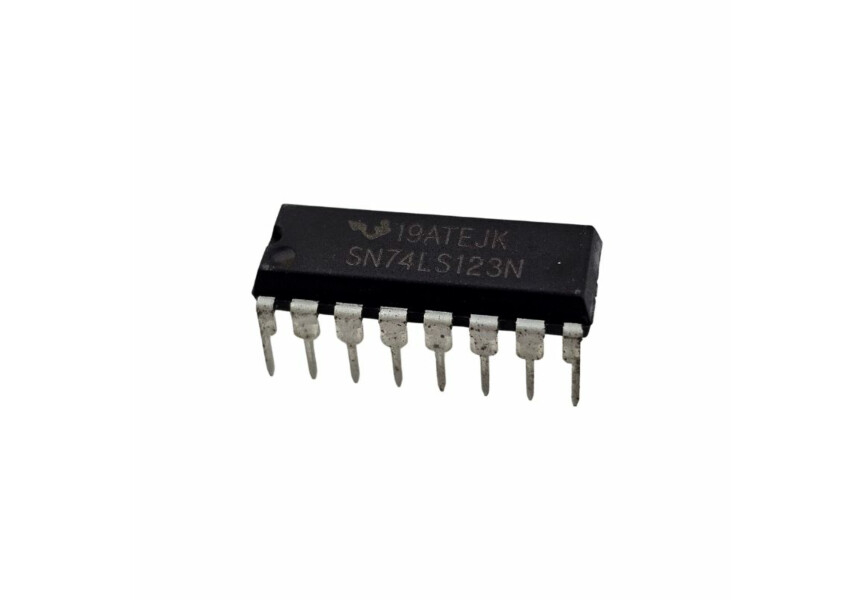

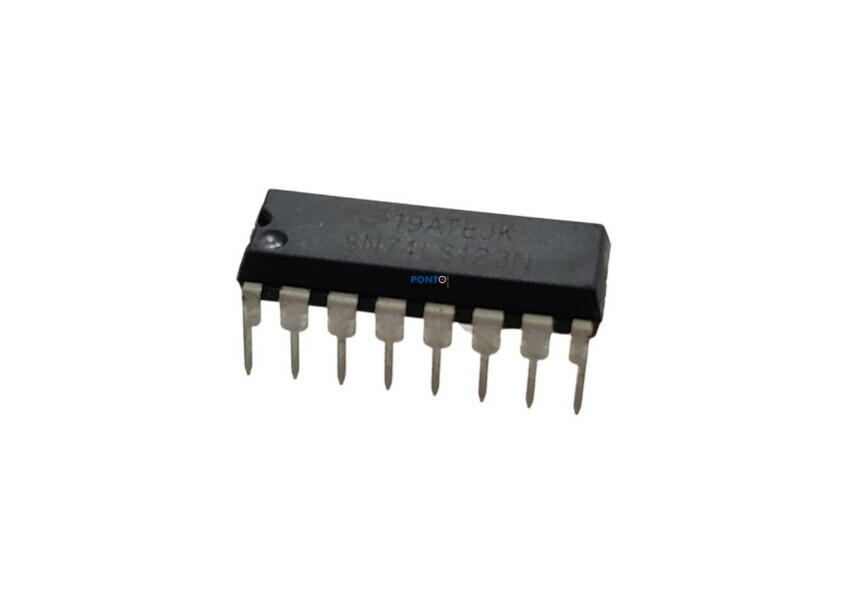

Circuito Integrado SN74LS123N

Circuito Integrado SN74LS123N
Multivibrador Monoestável

Especificações:
Atributo do produto Valor do atributo semelhante pesquisa
Fabricante: Instrumentos Texas
Categoria de Produto: Multivibrador Monoestável
Elementos por Chip: 2
Família lógica: LS
Tipo de lógica: Multivibrador Monoestável
Pacote / Estojo: PDIP-16
Corrente de Alimentação - Máx.: 12 mA
Tempo de atraso de: 56 ns
Corrente de saída de alto nível: - 0,4mA
Corrente de saída de nível inferior: 8 mA
Tensão de Alimentação - Máx.: 5,25 V
Tensão de Alimentação - Mín.: 4,75 V
Temperatura Mínima de Operação: 0ºC
Temperatura Máxima de Operação: + 70ºC
Embalagem: Vareta
Marca: Instrumentos Texas
Altura: 4,57 milímetros
Tamanho: 19,3 milímetros
Estilo de montagem: Através dos orifícios
Tensão de Alimentação Operacional: 5 V
Tipo de Produto: Multivibrador Monoestável
Série: SN74LS123
Subcategoria: CIs lógicos
Largura: 6,35 milímetros

O SN74LS123N é um multivibrador monostável retriggerável de dupla saída, fabricado com a tecnologia Low Power Schottky (LS), oferecendo velocidade elevada e baixo consumo de energia.
Ele é projetado para gerar pulsos temporizados precisos em resposta a sinais de disparo, sendo altamente confiável em circuitos digitais.
Este CI permite ajuste preciso da largura do pulso através de resistores e capacitores externos e possui entradas sensíveis a borda para controle de disparos, tornando-o adequado para aplicações como temporizadores, geradores de pulsos, detecção de eventos, controle de sinais digitais, debouncing de teclas e circuitos de sincronização.
O encapsulamento DIP-16 facilita a montagem em placas de circuito impresso (PCB), sendo compatível com sistemas digitais TTL padrão.

Características principais:
Tipo: Multivibrador monostável retriggerável
Modelo: SN74LS123N
Tecnologia: Low Power Schottky (LS)
Entradas: Sensíveis a borda para disparo
Ajuste de tempo: Resistores e capacitores externos
Encapsulamento: DIP-16
Baixo consumo de energia e alta velocidade

Aplicações: Temporizadores, geradores de pulsos, debouncing de teclas, controle de sinais digitais, sincronização de circuitos.
Valor Unitário
Imagem Ilustrativa

Para mais informações, entre em contato.
