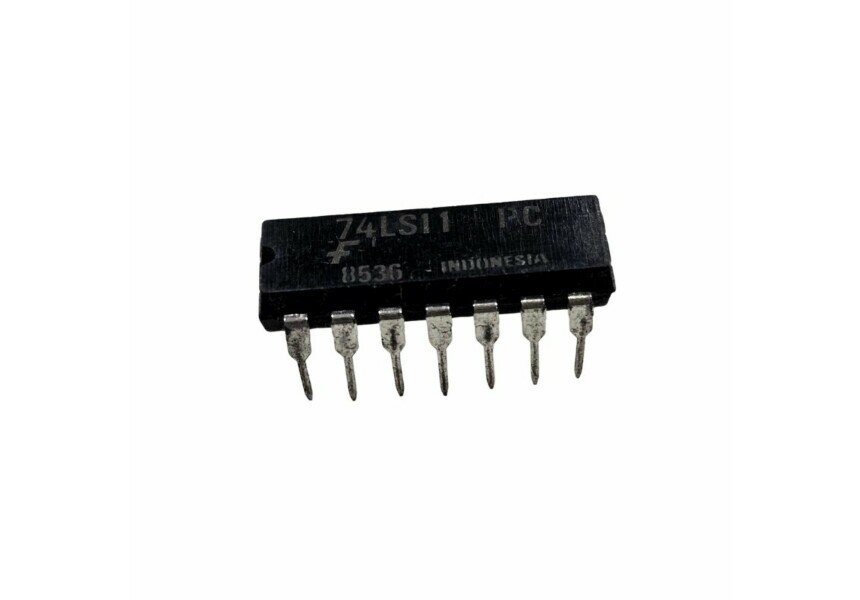

Circuito Integrado SN74LS11PC Fairchild = 74LS11PC

Circuito Integrado SN74LS11PC Fairchild = 74LS11PC

O Circuito Integrado SN74LS11PC da Fairchild (ou, mais genericamente, 74LS11PC) é uma porta lógica digital muito comum.
O código completo do componente pode ser interpretado da seguinte forma:
SN / DM (ou nada): Prefixo do fabricante (SN para Texas Instruments, DM para Fairchild/National Semiconductor, etc.).
74: Indica a família lógica comercial (0°C a +70°C).
LS: Significa Low-power Schottky (TTL de baixa potência com diodos Schottky), oferecendo um bom equilíbrio entre velocidade e baixo consumo.
11: O código específico que define a função: Porta AND Tripla de 3 Entradas (Triple 3-Input AND Gate).
PC: O sufixo que indica o encapsulamento: PDIP (Plastic Dual In-line Package), o formato retangular de 14 pinos para montagem through-hole.
Função Essencial
O CI contém três portas AND independentes, cada uma com três entradas. A saída de uma porta AND só será lógica "1" (HIGH) se todas as três entradas estiverem em lógica "1" (HIGH).

Principais Características
