Circuito Integrado SN74LS11E Sid = SD74LS11E

Circuito Integrado SN74LS11E Sid = SD74LS11E

Análise do Código
SD / SN: O prefixo SN é amplamente utilizado pela Texas Instruments (TI), enquanto SD (ou outros como DM, MC, etc.) seria uma designação usada por outros fabricantes, como o antigo Sanyo (hoje parte da ON Semiconductor), que produziu o popular chip. No final, todos se referem ao padrão 74LS11.
74LS11: O coração do código: uma Porta Lógica AND Tripla de 3 Entradas (Triple 3-Input AND Gate) na tecnologia TTL Low-power Schottky (LS) .
E: Este sufixo, no contexto da série 7400, geralmente indica o tipo de embalagem, que pode ser uma variação de um encapsulamento DIP (Dual In-line Package) ou, menos comum, um encapsulamento cerâmico. Na maioria das vezes, para a família $\text{74LS11}$ comercial, ele é eletricamente idêntico às versões "N" ou "PC" (plástico DIP de $\text{14}$pinos).

O Que Você Precisa Saber
Função: O CI possui três portas AND independentes. Cada porta tem $\text{3}$entradas e$\text{1}$ saída. A saída só é logicamente alta (HIGH) quando todas as $\text{3}$ entradas daquela porta estão altas.
Compatibilidade: Componentes com o mesmo número (ex: 74LS11) são funcionalmente equivalentes entre diferentes fabricantes (Texas, Fairchild, Sanyo, Motorola), contanto que a família de lógica (LS) seja a mesma.
Uso: É um pilar da eletrônica digital, usado em lógica combinacional, circuitos de controle e processamento de dados digitais que requerem a função "E" ($\text{E}$) com múltiplas entradas.

Valor Unitário

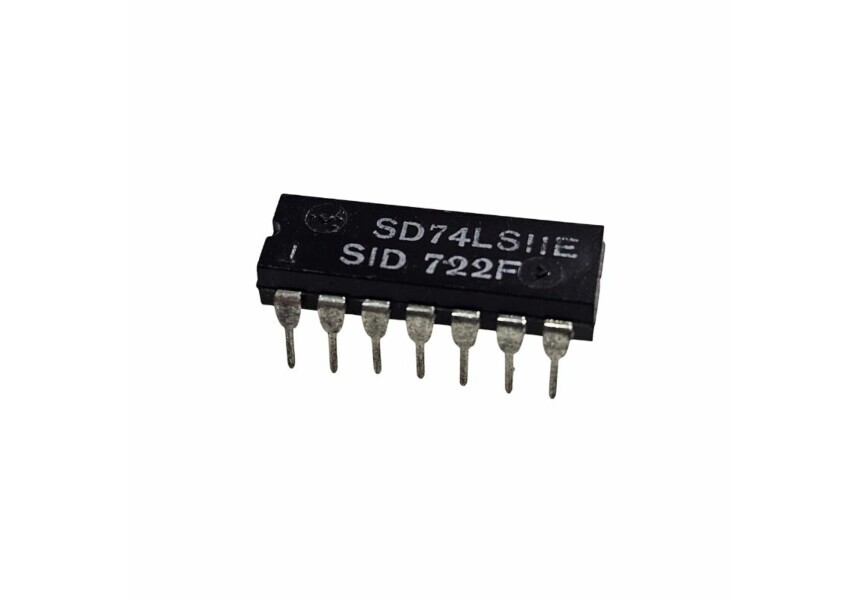

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
