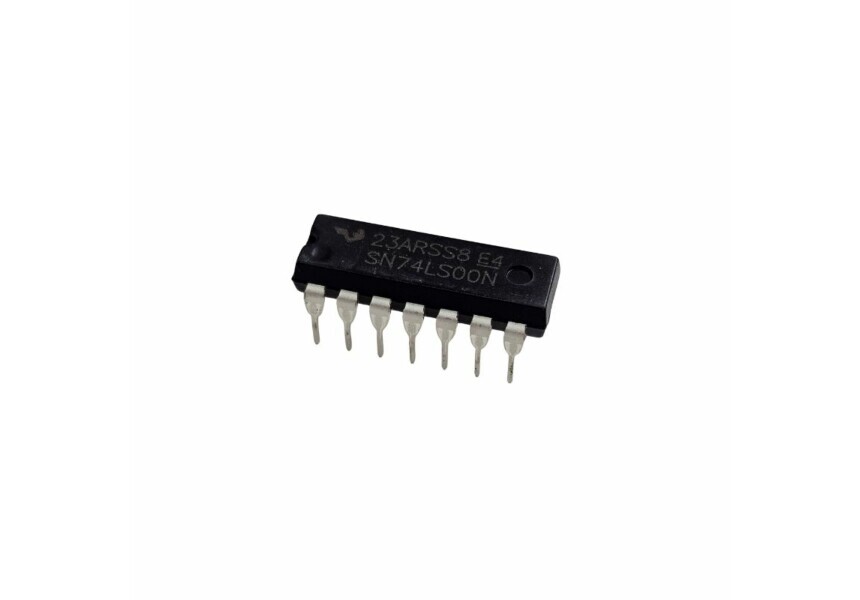

O SN74LS00N é um circuito integrado (CI) da família TTL (Transistor-Transistor Logic) LS, fabricado pela Texas Instruments, projetado para aplicações digitais de alta velocidade e baixo consumo de energia. Ele contém quatro portas NAND de duas entradas, permitindo a construção de funções lógicas fundamentais em sistemas digitais.

Este CI é amplamente utilizado em projetos de eletrônica digital, automação, sistemas embarcados, prototipagem e ensino, oferecendo alta confiabilidade, operação estável e compatibilidade com outros componentes TTL padrão.

Características Principais
Tipo: Circuito Integrado TTL
Função: 4 portas NAND de 2 entradas cada
Família lógica: LS (Low-power Schottky)
Encapsulamento: DIP-14 (Dual In-line Package)
Alta velocidade de comutação
Baixo consumo de energia
Compatível com padrões TTL clássicos

Aplicações Comuns
Sistemas digitais e lógicos
Portas lógicas básicas em circuitos de controle
Projetos de eletrônica digital e prototipagem
Dispositivos de automação industrial
Sistemas embarcados
Aplicações educacionais e laboratoriais

Especificações Técnicas
Modelo: SN74LS00N
Número de portas NAND: 4
Entradas por porta: 2
Tensão de operação (Vcc): 4,75V a 5,25V
Corrente de entrada: 1,7 mA (tip.)
Tempo de propagação (tpd): 8 ns (típico)
Temperatura de operação: 0°C a +70°C (comercial)
Encapsulamento: DIP-14

Vantagens
Fácil integração em placas de circuito impresso
Alta confiabilidade e consistência em aplicações digitais
Compatível com outros circuitos TTL da família LS
Ideal para ensino, prototipagem e projetos industriais
Valor Unitário
Imagem Meramente Ilustrativa

Para mais informações, entre em contato.
