Detalhes do Produto

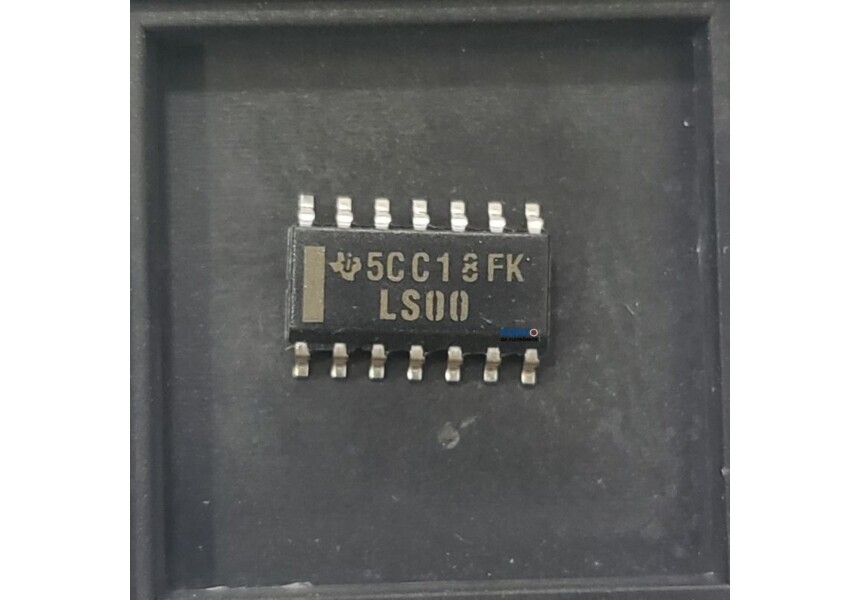

Circuito Integrado SN74LS00D
Porta Lógica
Especificações:
Fabricante: Texas Instruments
Categoria de produto: Portas lógicas
Produto: Porta de Função Única
Função lógica: NAND
Família lógica: LS
Número de portas: 4 portas
Número de linhas de entrada: 2 Entrada
Número de linhas de saída: 1 Saída
Corrente de saída de alto nível: - 16 mA
Corrente de saída de nível baixo: 0,4 mA
Tempo de retardo de propagação: 22 ns
Tensão de alimentação - Máx: 5,25 V
Tensão de alimentação - Mín: 4,75 V
Temperatura operacional mínima: 0 C
Temperatura operacional máxima: + 70 C
Estilo de montagem: SMD / SMT
Caixa / Gabinete: SOIC-14
Embalagem: Bobina
Função: NAND
Altura: 1,58 mm
Tipo de entrada: TTL
Comprimento: 8,65 mm
Faixa de temperatura operacional: 0 C a + 70 C
Tipo de saída: TTL
Série: SN74LS00
Largura: 3,91 mm
Marca: Texas Instruments
Tipo de lógica: 2 entradas NAND
Corrente de Alimentação Operativa: 22 uA
Tensão de alimentação operacional: 5 V
Tipo de Produto: Portões Lógicos
Subcategoria: CIs lógicos
