Circuito Integrado SN74HC245PWR SMD TSSOP-20

Circuito Integrado SN74HC245PWR SMD TSSOP-2

O SN74HC245PWR, da Texas Instruments, é um transceiver octal bidirecional não inversor com saída 3‑state, projetado para comunicação assíncrona entre barramentos de dados, suportando tensões de 2 V a 6 V.

Especificações:
Fabricante: Texas Instruments
Categoria de produto: Ônibus transceptores
Família lógica: HC
Nível da entrada: CMOS
Nível de saída: CMOS
Tipo de saída: 3 estados
Corrente de saída de alto nível: - 6 mA
Corrente de saída de nível baixo: 6 mA
Tempo de retardo de propagação: 22 ns
Tensão de alimentação - Máx: 6 V
Tensão de alimentação - Mín: 2 V
Temperatura operacional mínima: - 40 C
Temperatura operacional máxima: + 85 C
Caixa / Gabinete: TSSOP-20
Função: Barramento Octal Tri-State
Altura: 1,15 mm
Comprimento: 6,5 mm
Número de circuitos: 8
Faixa de temperatura operacional: - 40 C a + 85 C
Produto: Transceptor Padrão
Série: SN74HC245
Tecnologia: CMOS
Largura: 4,4 mm
Marca: Texas Instruments
Estilo de montagem: SMD / SMT
Número de canais: 8
Tensão de alimentação - Máx: 8 uA
Tensão de alimentação operacional: 2 V a 6 V
Polaridade: Não Invertendo
Tipo de Produto: Transceptores de ônibus
Subcategoria: CIs lógicos

Principais características:
Operação ampla de tensão: 2 V a 6 V
Capacidade de condução de até ±6 mA por saída em 5 V
Consumo de corrente muito baixo: ICC típico de 80 µA máx., II máx. de 1 µA
Tempo típico de propagação (tpd): 12 ns
Encapsulamento compacto TSSOP‑20 (PW) — 6,50 × 4,40 mm
Faixa de temperatura operacional: –40 °C a +85 °C

Aplicações recomendadas:
Ideal para:
Interfaces entre microcontroladores e barramentos de dados
Sistemas embarcados e automação industrial
Dispositivos de comunicação e telecomunicações
Equipamentos de ponto de venda (POS) e placas de expansão.

Descrição técnica:
Este CI permite comunicação entre barramentos A ↔ B controlada pelos sinais DIR (direção) e OE (output‑enable). Quando OE está desativado, todas as saídas entram em estado de alta impedância, isolando os barramentos.

Informações técnicas:
Função: Transceiver octal 8 bits não inversor
Lógica: HC (High‑Speed CMOS)
Saída: 3‑state
Pacote: TSSOP‑20 (PW)
Tensão de alimentação: 2–6 V
Corrente de saída: ±6 mA
Delay típico: 12 ns
Corrente de alimentação: ≤ 80 µA
Temperatura de operação: –40 °C a +85 °C
Valor Unitário

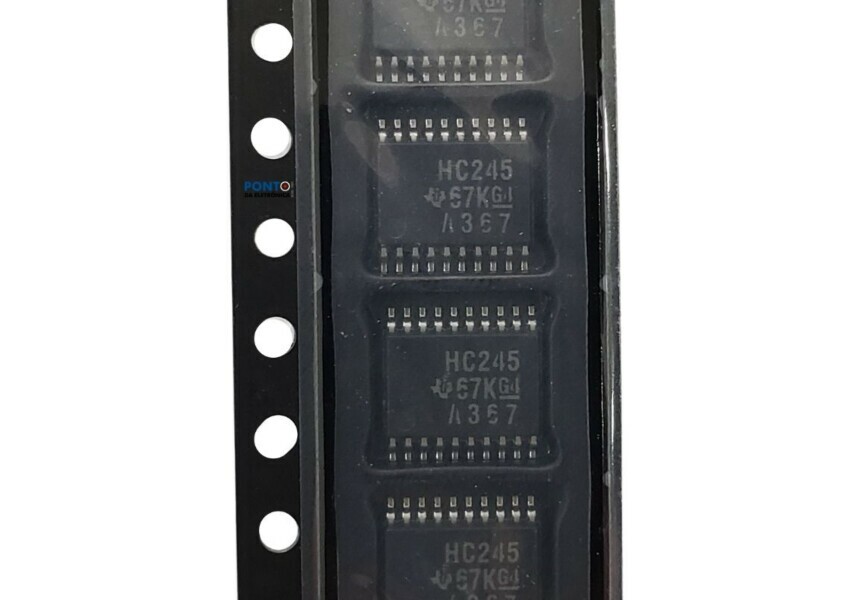

Imagem Ilustrativa
