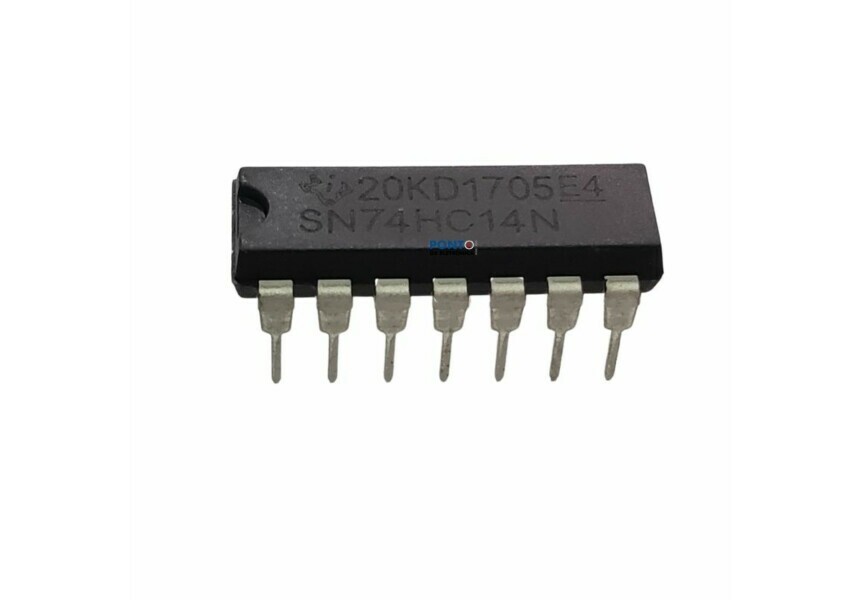

Circuito Integrado SN74HC14N Hex Inversor Schmitt Trigger DIP-14

SN74HC14N: O Que é e Para Que Serve?

O SN74HC14N é um CI da família 74HC contendo seis portas inversoras com entradas Schmitt Trigger.

A principal função deste componente é eliminar ruídos e oscilações indesejadas presentes em sinais digitais, convertendo entradas lentas ou instáveis em saídas digitais bem definidas.

Por isso ele é amplamente utilizado em:

• Projetos Arduino
• Fontes chaveadas
• Automação industrial
• Osciladores
• Geradores de clock
• Circuitos anti-ruído
• Conversão de sinais analógicos para digitais
• Sistemas embarcados
• Robótica
• Bancadas de manutenção eletrônica

Principais Características:

✅ 6 inversores independentes

✅ Tecnologia Schmitt Trigger

✅ Alimentação de 2V a 6V

✅ Baixo consumo de energia

✅ Alta imunidade a ruídos

✅ Encapsulamento DIP-14

✅ Fácil montagem em protoboard

✅ Compatível com sistemas CMOS e TTL (dependendo da tensão aplicada)

✅ Ideal para projetos educacionais e profissionais

Aplicações do SN74HC14N:

Eliminação de Ruídos em Chaves e Botões:

Muito utilizado para eliminar falsos acionamentos causados pelo efeito bouncing em botões mecânicos.

Osciladores e Geradores de Clock:

O SN74HC14N é frequentemente empregado na construção de osciladores RC e circuitos geradores de frequência para sistemas digitais.

Projetos com Arduino:

Permite estabilizar sinais vindos de sensores, botões e circuitos externos.

Automação Industrial:

Utilizado para tratamento de sinais digitais em CLPs, controladores e equipamentos industriais.

Reparo de Equipamentos Eletrônicos:

Muito encontrado em placas industriais, fontes de alimentação, equipamentos médicos, telecomunicações e sistemas embarcados.

Benefícios do Schmitt Trigger:

Diferente de uma porta lógica comum, o Schmitt Trigger possui histerese.

Isso significa que pequenas variações de tensão não causam comutação indevida da saída.

Na prática você obtém:

• Menos ruído
• Maior estabilidade
• Menos falhas de leitura
• Melhor desempenho em ambientes industriais
• Maior confiabilidade do projeto eletrônico

Especificações Técnicas:

• Modelo: SN74HC14N
• Função: Hex Schmitt Trigger Inverter
• Quantidade de Portas: 6
• Encapsulamento: DIP-14
• Tecnologia: CMOS
• Tensão de Operação: 2V a 6V
• Temperatura de Operação: -40°C a +85°C
• Montagem: Through Hole (PTH)
• Fabricante Compatível: Texas Instruments e equivalentes
