Circuito Integrado SN74HC138N Philips

Circuito Integrado SN74HC138N Philips
Codificadores, Decodificadores, Multiplexadores e Desmultiplexadores

Especificações:
Fabricante: Philips
Categoria de produto: Codificadores, decodificadores, multiplexadores e desmultiplexadores
Produto: Decodificadores / Demultiplexadores
Família lógica: HC
Número de linhas de entrada: 3 Entradas
Número de linhas de saída: 8 Saída
Tempo de atraso de entrega: 45 ns
Tensão de alimentação - Mín: 2 V
Tensão de alimentação - Máx: 6 V
Temperatura operacional mínima: - 40 C
Temperatura operacional máxima: + 85 C
Estilo de montagem: Através do Furo
Caixa / Gabinete: PDIP-16
Embalagem: Vareta
Marca: Philips
Função: Decodificador/Demultiplexador
Altura: 4,57 milímetros
Corrente de saída de alto nível: - 5,2 mA
Distancia: 19,3 mm
Tipo de lógica: Decoders/Demultiplexers
Corrente de saída de nível inferior: 5,2 mA
Frequência de operação máxima: 28 MHz
Número de circuitos: Único
Tensão de alimentação operacional: 2 V a 6 V
Faixa de temperatura operacional: - 40 C a + 85 C
Pd - Dissipação de potência: 320 mW
Tipo de Produto: Codificadores, Decodificadores, Multiplexadores e Demultiplexadores
Série: SN74HC138
Subcategoria: CIs lógicos
Tensão de alimentação - Máx: 0,008 mA
Tecnologia: CMOS
Largura: 6,35 mm

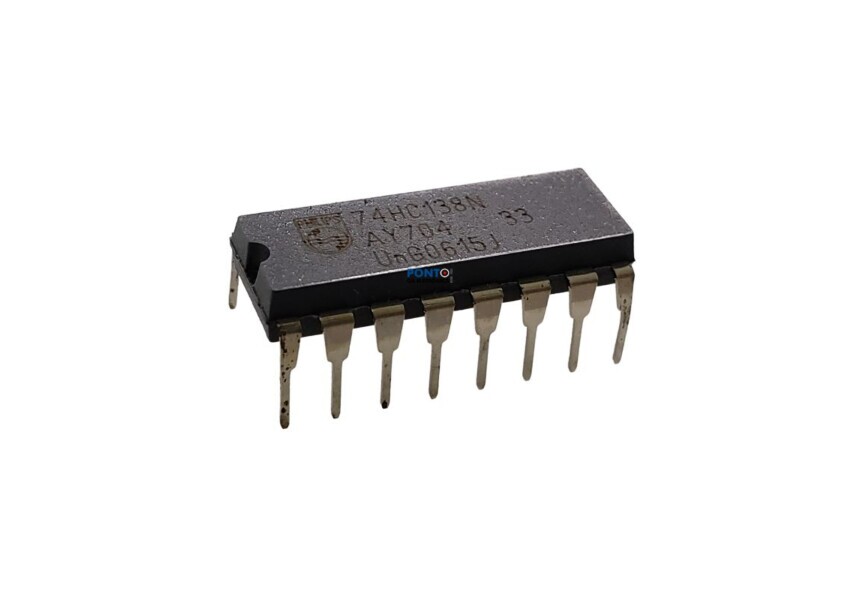

O SN74HC138N da Philips é um decodificador/demultiplexador 3 para 8 com saídas ativas em nível baixo (low active), operando com lógica TTL de alta velocidade (HC - High Speed CMOS).
Com encapsulamento DIP-16, o componente é ideal para prototipagem em placas de ensaio (breadboard) e circuitos de automação digital. Permite a seleção de uma das 8 saídas com base em 3 entradas binárias, sendo amplamente utilizado em endereçamento de memória, seleção de periféricos e controle lógico em microcontroladores e FPGAs.

Especificações Técnicas:
Modelo: SN74HC138N
Fabricante: Philips
Função: Decoder/Demultiplexador 3 para 8
Tecnologia: Lógica HC (TTL CMOS)
Encapsulamento: DIP-16
Tensão de operação: 2V a 6V
Tempo de propagação típico: ~18 ns (a 5V)
Saídas com nível baixo ativo

Aplicações: Controle de dispositivos, automação, seleção de memória, circuitos digitais
