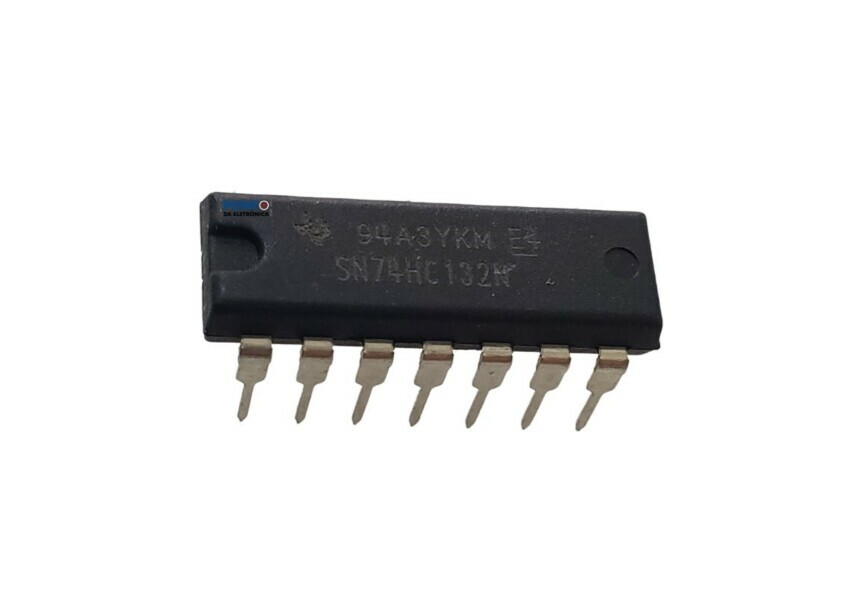

Circuito Integrado SN74HC132N

Circuito Integrado SN74HC132N
Portas lógicas

Especificações:
Fabricante: Texas Instruments
Categoria de produto: Portas lógicas
Produto: Porta de Função
Única Função lógica: NAND
Família lógica: HC
Número de portas: 4 portas
Número de linhas de entrada: 2Entrada
Número de linhas de saída: 1 Saída
Corrente de saída de alto nível: - 5,2mA
Corrente de saída de nível baixo: 5,2mA
Tempo de retardo de propagação: 31 ns
Tensão de alimentação - Máx: 6V
Tensão de alimentação - Mín: 2V
Temperatura operacional mínima: - 40C
Temperatura operacional máxima: + 85C
Estilo de montagem: Orifício de passagem Caixa / Gabinete: PDIP-14
Função: NAND
Altura: 4,57mm
Tipo de entrada: Schmitt Trigger
Comprimento: 19,3mm
Faixa de temperatura operacional: - 40C a + 85C
Tipo de saída: CMOS
Série: SN74HC132
Largura: 6,35mm
Marca: Texas Instruments
Tipo de lógica: 2 entradas NAND
Corrente de Alimentação Operativa: 20uA
Tensão de alimentação operacional: 5V
Tipo de Produto: Portões Lógicos
Subcategoria: CIs lógicos

O Circuito Integrado SN74HC132N é um componente de lógica digital fabricado pela Texas Instruments. Ele pertence à família 74HC, conhecida por ser uma série CMOS de alta velocidade, compatível com a família TTL.

Características Principais:
Função Lógica: É um Quadruple 2-Input NAND Gate with Schmitt-Trigger Inputs. Isso significa que ele contém quatro portas NAND independentes, cada uma com duas entradas.
Schmitt-Trigger Inputs: Esta é uma característica fundamental do SN74HC132N. As entradas Schmitt-Trigger oferecem histerese, o que significa que há dois limiares de tensão diferentes para a transição de baixo para alto e de alto para baixo. Isso é extremamente útil para:
Reduzir ruído: Ajuda a filtrar sinais ruidosos ou com transições lentas, evitando oscilações indesejadas na saída.
Modelagem de onda: Permite converter sinais analógicos lentos (como os de sensores ou osciladores RC) em sinais digitais limpos e estáveis.
Tensão de Operação (Vcc): Possui uma ampla faixa de tensão de operação, geralmente de 2V a 6V, tornando-o versátil para diversas aplicações.
Pacote: O sufixo "N" no SN74HC132N indica que o encapsulamento é PDIP (Plastic Dual In-line Package) de 14 pinos. Este é um tipo de encapsulamento "through-hole" (passante), fácil de montar em protoboards e placas de circuito impresso.
Corrente de Saída: Capacidade de sink e source de corrente de 5.2mA (típica).
Atraso de Propagação: Típico de 14ns a 5V.
Temperatura de Operação: Varia de -40°C a +85°C.

Aplicações Comuns:
Devido às suas portas NAND com entradas Schmitt-Trigger, o SN74HC132N é amplamente utilizado em:
Circuitos de Detecção de Alarme / Tamper: A capacidade de lidar com sinais ruidosos é vantajosa.
Circuitos de Condicionamento de Sinal: Para transformar sinais analógicos lentos ou ruidosos em ondas quadradas digitais bem definidas.
Osciladores RC (Relaxation Oscillators): A histerese do Schmitt-Trigger permite a criação de osciladores estáveis com poucos componentes externos.
Decodificadores e Codificadores.
Aplicações de Interface Lógica: Onde é necessário interfacear com sinais que podem ter transições lentas ou níveis de ruído.
S-R Latches: Pode ser configurado para criar latches básicos.
