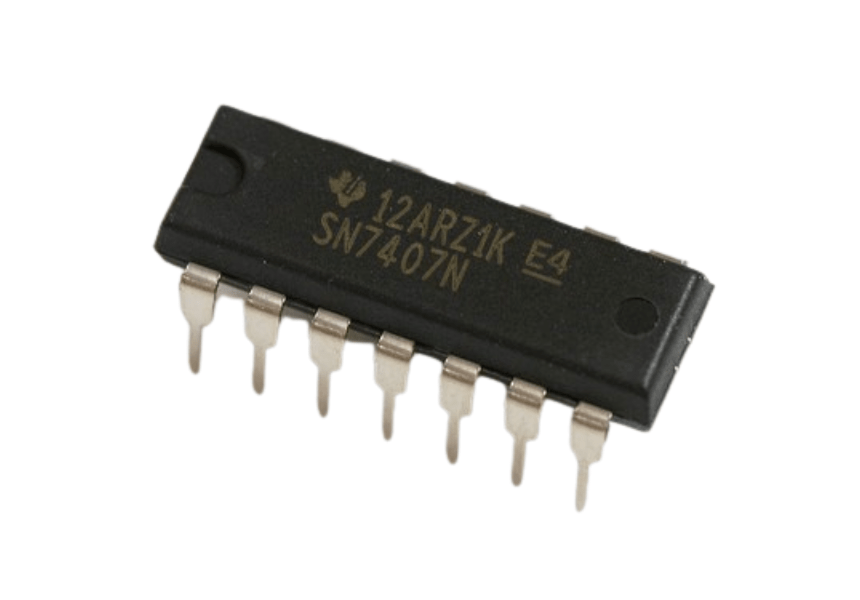

Circuito Integrado SN7407N

Circuito Integrado SN7407N Texas
Buffers e drivers de linha hexadecimais com saída HV

Especificações:
Fabricante: Texas Instruments
Categoria de produto: Buffers e drivers de linha
Número de linhas de entrada: 6 entradas
Número de linhas de saída: 6 Saída
Polaridade: Não inversora
Corrente de saída de alto nível: - 0.25 mA
Corrente de saída de nível baixo: 40 mA
Tensão de alimentação - Máx: 5.25 V
Tensão de alimentação - Mín: 4.75 V
Corrente de Alimentação Operativa: 41 uA
Temperatura operacional mínima: 0 C
Temperatura operacional máxima: + 70 C
Estilo de montagem: SMD/SMT
Caixa / Gabinete: PDIP-14
Embalagem: Vareta
Função: Buffer/Driver
Altura: 3.3 mm
Comprimento: 19.05 mm
Faixa de temperatura operacional: 0 C to + 70 C
Tipo de saída: Coletor aberto
Série: SN7407
Tecnologia: Bipolar
Largura: 6.35 mm
Marca: Texas Instruments
Família lógica: TTL
Tipo de lógica: Bipolar
Número de canais: 5
Tipo de sinal de entrada: End único
Tensão de alimentação operacional: 4.5 V to 5.5 V
Tipo de Produto: Buffers e drivers de linha
Tempo de retardo de propagação: 26 ns at 5 V
Subcategoria: ICs lógicos

O Circuito Integrado SN7407N Texas é um driver lógico TTL composto por seis buffers inversores independentes com saídas open-collector de alta tensão. Essa característica permite a conexão direta a diferentes níveis lógicos e o acionamento de cargas externas como relés, lâmpadas, LEDs e outros dispositivos que exigem maior corrente do que a fornecida diretamente por circuitos TTL convencionais.
Operando com tensão de alimentação típica de 5V, o SN7407N suporta tensões de saída de até 30V, oferecendo robustez e versatilidade em projetos eletrônicos. Seu encapsulamento DIP de 14 pinos facilita a utilização em protoboards e placas de circuito impresso. É muito usado em aplicações de interfaceamento digital, automação, acionamento de dispositivos externos e expansão de sinais lógicos.
Valor Unitário
Imagem Ilustrativa

Para mais informações, entre em contato.
