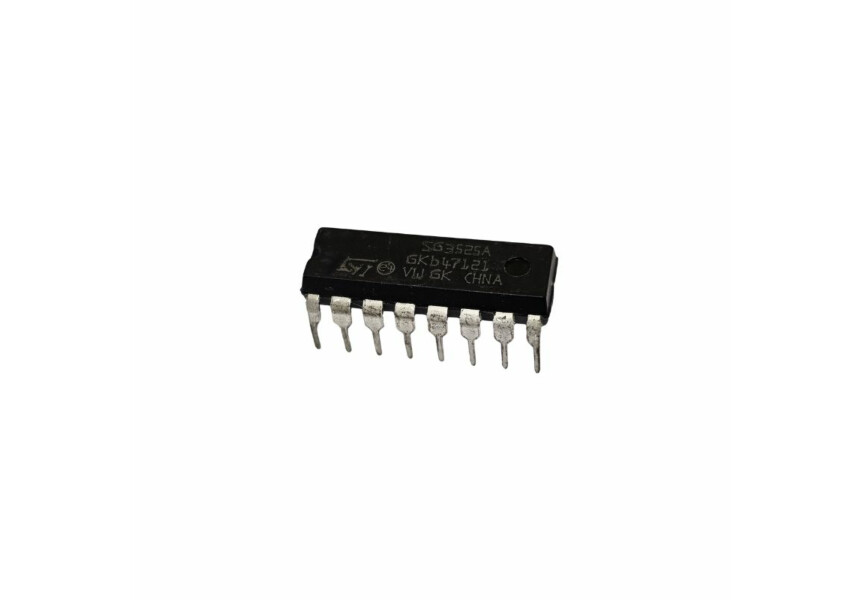

Circuito Integrado SG3525A ST

Circuito Integrado SG3525A ST
Controladores de segurança

Especificações:
Categoria do produto: Controladores de segurança
Topologia: Meia Ponte, Push-Pull
Número de saídas: 2 Saída
Frequência de transmissão: 400 kHz
Ciclo de serviço - Máx: 49%
Tensão de entrada: 8 V a 35 V
Tensão de saída: 19 V
Corrente de saída: 400 mA
Temperatura operacional mínima: 0 C
Temperatura operacional máxima: + 70 C
Estilo de montagem: Through Hole
Caixa/Gabinete: PDIP-16
Tempo de queda: 50 ns
Altura: 3,43 mm
Comprimento: 19,55 mm
Tipo de Produto: Controladores de comutação
Tempo de ascensão: 100 ns
Série: SG3525A
Subcategoria: PMIC - CIs de gerenciamento de energia
Tipo: Controladores PWM de modo de tensão

O Circuito Integrado SG3525A ST é um controlador PWM (Pulse Width Modulation) de alta performance, amplamente utilizado em fontes chaveadas, inversores, conversores DC-DC e reguladores de tensão.
Ele combina estabilidade, eficiência energética e proteções integradas, tornando-se ideal para aplicações que exigem controle preciso de energia elétrica.
Este CI possui saídas push-pull, referência interna de tensão, oscilador ajustável e mecanismos de proteção contra sobrecorrente e sub-tensão, garantindo operação segura e confiável em circuitos eletrônicos sensíveis.
Seu encapsulamento DIP facilita a instalação em placas de circuito impresso (PCI) e prototipagem.
O SG3525A ST é indicado para projetos industriais, fontes de alimentação comutada, sistemas de energia renovável, inversores e automação, oferecendo desempenho estável, alta confiabilidade e longa vida útil.
É uma solução versátil para engenheiros, técnicos e entusiastas que buscam controle preciso e eficiente de energia em seus circuitos eletrônicos.
Valor Unitário
Imagem Ilustrativa

Para mais informações, entre em contato.
