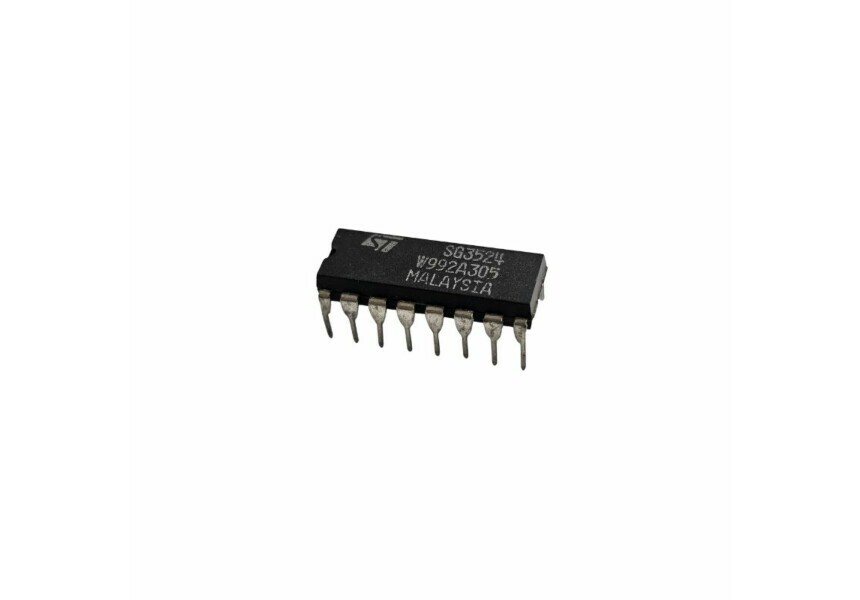

Circuito Integrado SG3524 ST – Controlador PWM para Fontes Chaveadas e Inversores

Controle PWM Profissional para Fontes Chaveadas e Conversores de Potência

O SG3524 STMicroelectronics é um circuito integrado controlador PWM desenvolvido para aplicações de controle de potência em fontes chaveadas, inversores, conversores DC-DC e reguladores de tensão. Ele integra em um único chip todos os recursos necessários para implementação de sistemas PWM de alta eficiência e estabilidade.

O dispositivo possui referência interna de precisão, amplificador de erro, oscilador programável, comparador de alta velocidade, proteção por limitação de corrente e saídas alternadas que permitem aplicações em configuração push-pull ou single-ended.

Principais Características:

✔ Controlador PWM completo para eletrônica de potência

✔ Saídas para aplicações Push-Pull e Single-Ended

✔ Oscilador com frequência ajustável externamente

✔ Referência interna de tensão de alta precisão

✔ Baixo consumo de corrente em standby

✔ Proteção contra sobrecorrente integrada

✔ Ideal para fontes chaveadas, inversores e conversores DC-DC

✔ Encapsulamento DIP-16 de fácil instalação

✔ Fabricado pela STMicroelectronics

✔ Frequência de operação de até 300kHz

Especificações Técnicas:

• Modelo: SG3524
• Fabricante: STMicroelectronics
• Tipo: Regulador PWM
• Encapsulamento: DIP-16
• Tensão de alimentação: até 40V
• Frequência máxima de operação: 300kHz
• Corrente típica de standby: 8mA
• Duty Cycle máximo: 45%
• Saídas complementares para acionamento de potência
• Tecnologia: Modulação por largura de pulso (PWM)

Aplicações:

• Fontes chaveadas (SMPS)
• Inversores de tensão
• Conversores DC-DC
• Nobreaks (UPS)
• Reguladores chaveados
• Equipamentos industriais
• Fontes de alimentação reguladas
• Sistemas automotivos
• Controle de potência eletrônica
• Projetos de eletrônica profissional

Benefícios do SG3524 ST:

O SG3524 é um dos controladores PWM mais tradicionais e confiáveis da eletrônica de potência. Sua arquitetura integrada reduz a quantidade de componentes externos, melhora a estabilidade do projeto e simplifica o desenvolvimento de fontes chaveadas, conversores e inversores. As saídas alternadas permitem projetos push-pull com excelente desempenho e eficiência.

Conteúdo da Embalagem:

• 01 Circuito Integrado SG3524 ST
