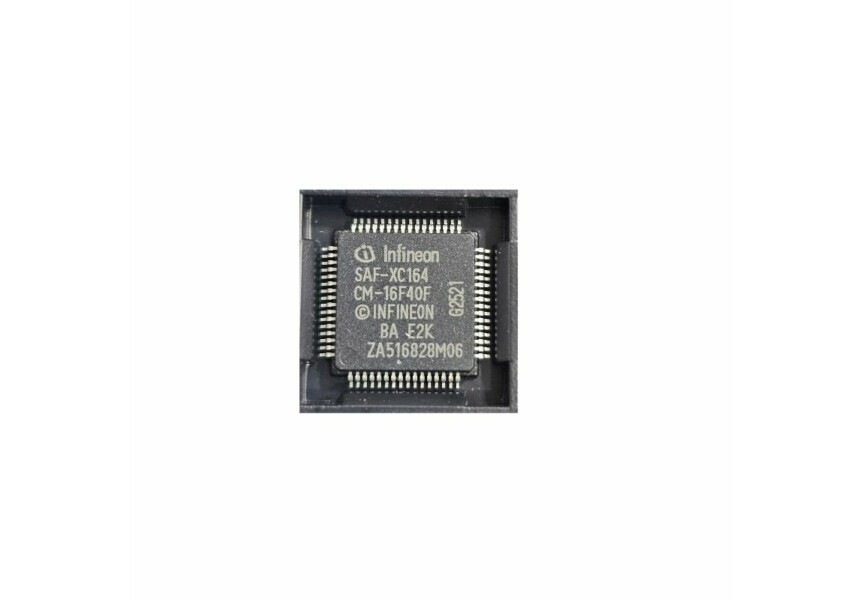

Circuito Integrado SAF-XC164CM-16F40F Infineon

O SAF-XC164CM-16F40F é um microcontrolador CMOS de 16 bits desenvolvido pela Infineon, pertencente à família XC166.

Projetado para aplicações embarcadas que exigem alto desempenho, memória integrada e recursos avançados de comunicação, o componente utiliza o núcleo C166SV2, evolução da arquitetura C166, com suporte a processamento digital de sinais, gerenciamento avançado de interrupções e periféricos integrados.

A versão SAF-XC164CM-16F40F possui 128KB de memória Flash, 2KB de DPRAM, 4KB de DSRAM e 2KB de PSRAM. Também integra interfaces ASC, SSC e dois canais CAN, tornando-se adequada para sistemas automotivos, equipamentos industriais e módulos eletrônicos de controle.

A designação SAF corresponde à faixa de temperatura de operação de -40°C a +85°C, conforme a tabela oficial de derivados da Infineon.

Atenção ao encapsulamento:

Apesar de alguns anúncios antigos utilizarem a descrição “PLCC”, o encapsulamento correto da versão SAF-XC164CM-16F40F é PG-LQFP-64-4.

Trata-se de um componente SMD quadrado, com terminais distribuídos nos quatro lados. Antes da compra, compare o código completo gravado no componente, o número de terminais e o encapsulamento da placa original.

Principais vantagens:

• Microcontrolador de 16 bits
• Núcleo C166SV2
• Frequência de até 40MHz
• Memória Flash de 128KB
• Memórias RAM integradas
• Duas interfaces CAN
• Comunicação serial ASC e SSC
• Conversor analógico-digital integrado
• Recursos de temporização e controle
• Encapsulamento compacto LQFP-64
• Fabricante Infineon
• Indicado para reposição e manutenção profissional
• Produto novo
• Estoque real
• Nota Fiscal

Aplicações:

O SAF-XC164CM-16F40F pode ser utilizado em:

• Módulos automotivos
• Unidades eletrônicas de controle
• Sistemas embarcados
• Equipamentos industriais
• Automação
• Controle de motores
• Sistemas de comunicação CAN
• Instrumentação eletrônica
• Placas de comando
• Equipamentos de medição
• Manutenção de módulos eletrônicos
• Reposição de componentes em placas compatíveis

A série XC164CM foi desenvolvida para aplicações industriais e automotivas que exigem bom desempenho, memória integrada e reduzido espaço em placa.

Características Técnicas:

• Produto: Microcontrolador
• Código: SAF-XC164CM-16F40F
• Fabricante: Infineon
• Família: XC166
• Série: XC164CM
• Arquitetura: 16 bits
• Núcleo: C166SV2
• Frequência máxima: 40MHz
• Memória Flash: 128KB
• DPRAM: 2KB
• DSRAM: 4KB
• PSRAM: 2KB
• Interfaces seriais: ASC0, ASC1, SSC0 e SSC1
• Interface CAN: CAN0 e CAN1
• Velocidade CAN: até 1Mbit/s
• Conversor A/D: integrado
• Faixa de temperatura: -40°C a +85°C
• Encapsulamento: PG-LQFP-64-4
• Quantidade de terminais: 64
• Tipo de montagem: SMD
• Condição: Novo

As especificações acima correspondem à versão SAF-XC164CM-16F40F descrita pela Infineon.

Tabela Técnica:

Conteúdo da Embalagem:

• 01 Circuito Integrado SAF-XC164CM-16F40F Infineon

Atenção Antes da Compra:

Antes de comprar, confira cuidadosamente:

• Código completo: SAF-XC164CM-16F40F
• Fabricante: Infineon
• Encapsulamento: PG-LQFP-64
• Quantidade de terminais: 64
• Posição do pino 1
• Compatibilidade com a placa original
• Programação necessária para o equipamento

Este componente é um microcontrolador programável. Em muitas aplicações, ele precisa conter firmware específico para que a placa funcione. O produto é fornecido como componente eletrônico, sem garantia de programação compatível com o equipamento do cliente, salvo informação expressa no anúncio.

Perguntas Frequentes:

O SAF-XC164CM-16F40F é um microcontrolador?

Sim. Ele é um microcontrolador de 16 bits da família XC166 da Infineon.

Qual é a memória Flash?

A versão 16F possui 128KB de memória Flash integrada.

Qual é a frequência de operação?

O sufixo 40F identifica a versão com desempenho de até 40MHz.

O encapsulamento é PLCC?

Não. O encapsulamento oficial da versão SAF-XC164CM-16F40F é PG-LQFP-64-4.

Quantos terminais possui?

Possui 64 terminais, distribuídos nos quatro lados do encapsulamento SMD.

Possui comunicação CAN?

Sim. Integra dois canais CAN, identificados como CAN0 e CAN1, com comunicação de até 1Mbit/s.

Pode ser utilizado em módulos automotivos?

Sim, ele é encontrado em aplicações automotivas e industriais. Porém, a compatibilidade deve ser confirmada pelo código completo e pelo projeto original.

O componente já vem programado?

Normalmente, microcontroladores são fornecidos sem o firmware específico do equipamento. Para reposição, pode ser necessária programação, clonagem ou transferência do conteúdo do componente original.

Basta trocar o componente para o equipamento funcionar?

Não necessariamente. É preciso diagnosticar a placa, verificar os demais componentes e confirmar a existência do firmware correto.

Pode substituir outro XC164CM?

Não automaticamente. Diferenças de memória, frequência, faixa de temperatura e firmware podem impedir a substituição.

O produto é novo?

Sim. Produto novo, com estoque real e Nota Fiscal.

O envio é rápido?

Sim. Pedidos aprovados até as 14h são enviados no mesmo dia útil.

Possui desconto no Pix?

Sim. Pedidos acima de R$100 recebem 5% de desconto no pagamento via Pix.

Diferenciais da Ponto da Eletrônica:

• Empresa especializada em componentes eletrônicos desde 2003
• Produto novo
• Estoque real no Brasil
• Pronta entrega
• Nota Fiscal
• Envio rápido para todo o Brasil
• Loja física em Santa Ifigênia, São Paulo
• Vendas para varejo e atacado

Compre agora o SAF-XC164CM-16F40F Infineon

Garanta o Microcontrolador SAF-XC164CM-16F40F Infineon LQFP-64 para manutenção de placas, reposição de componentes e aplicações eletrônicas compatíveis.

Antes da compra, confirme o código completo, o encapsulamento e a necessidade de programação do componente.

Na Ponto da Eletrônica você compra com estoque real, produto novo, Nota Fiscal e envio rápido para todo o Brasil.

Pedidos aprovados até as 14h são enviados no mesmo dia útil.

Aproveite 5% de desconto no Pix em pedidos acima de R$100.
