Circuito Integrado SAF-C164CI-8EM MQFP-80 Infineon

Circuito Integrado SAF-C164CI-8EM MQFP-80 Infineon

Descrição detalhada para o componente SAF‑C164CI‑8EM (da Infineon Technologies AG), microcontrolador de 16 bits da família C164CI/C166.

Visão Geral:
O SAF-C164CI-8EM é um microcontrolador CMOS de 16 bits, embutido (“single-chip”) e de alto desempenho, projetado para aplicações de controle, automação, automotivo/industrial. Ele faz parte da família C166, série C164CI.

CPU / Arquitetura:
Núcleo de 16 bits com pipeline de 4 estágios, garantindo instrução por ciclo rápido.
Exemplos de desempenho: ciclo de instrução de ~80 ns para clock de 25 MHz.
Operações de multiplicação (16×16 bit) em ~400 ns, de divisão (32/16 bit) em ~800 ns.
Suporte a banco de registradores variáveis, manipulação de bits “booleanas”, instruções estendidas para linguagens de alto nível e sistemas operacionais.

Memória & Barramento:
Espaço linear de endereçamento de até 16 MBytes para código e dados.
Memórias internas incluem:
RAM interna (“IRAM”) ~2 KBytes.
RAM de extensão (“XRAM”) ~2 KBytes (em alguns casos).
Memória de programa interna: até ~64 KBytes de ROM ou OTP (dependendo da derivação).
Suporte para barramento externo: acesso externo de código e dados de até ~4 MBytes, com barramento multiplexado ou desmultiplexado (8 ou 16 bits) e até quatro sinais de chip-select programáveis.

Periféricos Integrados:
Conversor Analógico-Digital (ADC): 8 canais de 10 bits, com tempo de conversão programável até ~7,8 µs.
Unidade de captura/compare (CAPCOM2) de 8 canais, e unidade CAPCOM6 para geração de PWM/funções de captura-compare mais complexas (3 ou 6 canais + 1 canal de comparação).
Unidade de timer multifuncional com três temporizadores principais.
Duas interfaces seriais: canais assíncronos/síncronos e “high-speed synchronous”.
Interface CAN (Controller Area Network) versão 2.0B (ativa) com até 15 objetos de mensagem (“message objects”) — permitindo integração em sistemas automotivos/industrial.
Real-Time Clock (RTC) integrado.
Gerenciamento de energia: modos Idle, Sleep e Power-Down, com watchdog programável e watchdog de oscilador.

Entradas/Saídas (I/O):
Até ~59 linhas de I/O de uso geral (dependendo da derivação) com thresholds de entrada selecionáveis e histerese em algumas vias.
Drivers de saída com diferentes “forças” — por exemplo, modo “strong driver” até ~10 mA, nominal ~2.5 mA por pino, grupos de 16 pinos com limitação somada de corrente.

Alimentação e Clock:
Tensão de alimentação típica: ~5 V (com faixas operacionais típicas de ~4,75 V a ~5,5 V).
Gerador de clock interno com PLL que permite fatores de multiplicação: 1 : 1.5 / 2 / 2.5 / 3 / 4 / 5 (dependendo da configuração) ou entrada de clock externo direto/prescalado.
Frequência típica de operação até ~25 MHz (em algumas versões) — para a variante 8EM pode operar em ~20 MHz segundo algumas especificações.

Pacote/Encapsulamento:
Variante “8EM” com encapsulamento MQFP-80 (80 pinos, pitch ~0,65 mm) — pacote PG-MQFP-80-7 conforme catálogo.
Temperatura de operação da versão típica: –40 °C até +85 °C (em derivação padrão industrial).

Condições e Limitações:
Condições absolutas de operação: VDD min ~4,75 V, máx ~5,5 V enquanto em modo ativo/frequência máxima.
Corrente máxima de saída por pino e somatório por grupo de 16 pinos claramente definida (por exemplo: não exceder ~50 mA somatório para grupo de 16 pinos).
Nota de obsolescência: algumas fontes apontam que a versão está “discontinued” ou fora de produção.

Aplicações Típicas:
Ideal para aplicações de controle que necessitam de: CPU de 16 bits de desempenho moderado, múltiplos periféricos integrados (ADC, timers, PWM, CAN), interface externa de memória para expansão, e operação em ambiente automotivo/industrial. A combinação de interface CAN + ADC + PWM torna-o adequado para sistemas embarcados, motor-control, automação, veículos, etc.
Valor Unitário

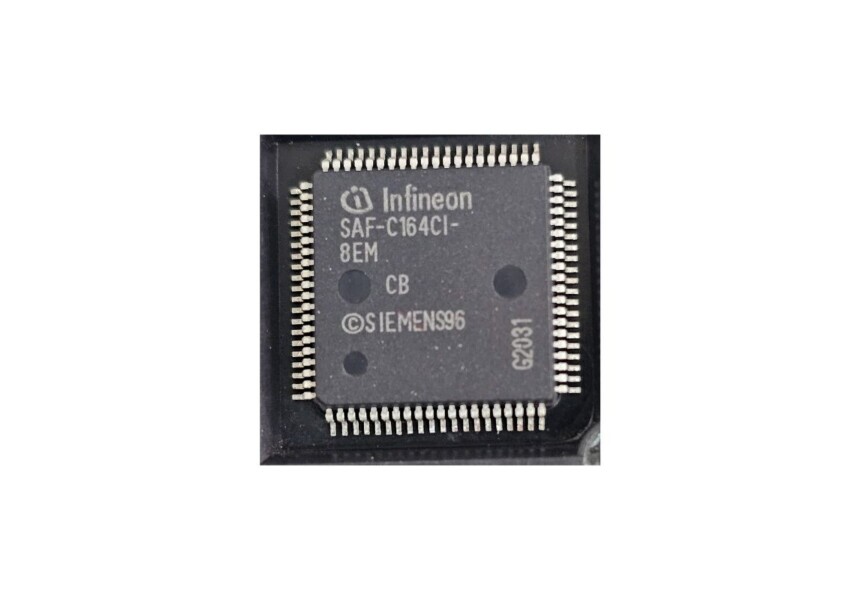

Imagem Ilustrativa

Para mais informações, entre em contato.
