Circuito Integrado PT2323-S Ptc

Circuito Integrado PT2323-S Ptc

O PT2323-S é um processador de áudio de 6 canais projetado especificamente para sistemas de Home Theater. Ele atua como um seletor de entrada e controlador, permitindo que você alterne entre diferentes fontes de áudio e gerencie a distribuição do som para os alto-falantes.
Aqui está um resumo técnico do que esse componente faz e por que ele é amplamente utilizado em equipamentos de som:

Principais Características
Seleção de Entrada: Ele possui entradas para 6 canais (5.1) e também entradas estéreo (L/R).
Mixagem Interna: Consegue converter um sinal estéreo comum em um sinal simulado de 6 canais através de uma matriz interna.
Controle Digital: Utiliza o protocolo de comunicação I²C, o que significa que ele é controlado por um microcontrolador (como um Arduino ou o processador central do aparelho de som).
Baixa Distorção: É conhecido por manter a integridade do sinal de áudio com baixíssimo ruído de fundo (relação sinal-ruído > 100dB).

Pinagem e Estrutura
O sufixo "-S" geralmente indica o encapsulamento SOP (Small Outline Package), que é a versão para montagem em superfície (SMD), ideal para placas de circuito modernas e compactas.

Aplicações Comuns
Sistemas de Home Theater: Para alternar entre a entrada do DVD, TV ou Bluetooth.
Sistemas de Som Multimídia: Aquelas caixas de som 5.1 para PC frequentemente usam o PT2323 em conjunto com o PT2322 (que cuida do volume e tons).
Projetos DIY de Áudio: Hobbyistas usam este CI para criar seletores de áudio controlados por controle remoto.

Valor Unitário

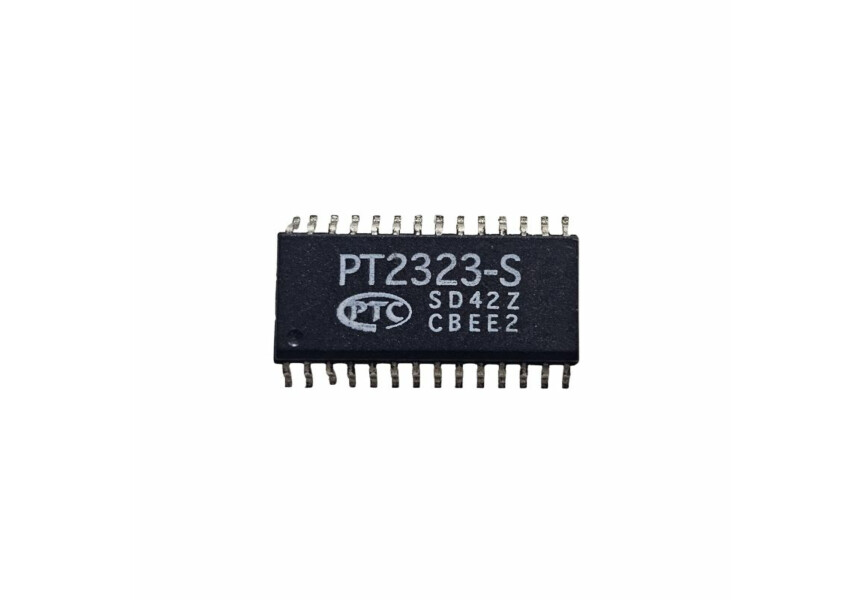

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
