Circuito Integrado PT2322-S Smd Ptc

Circuito Integrado PT2322-S Smd Ptc

O Circuito Integrado PT2322-S é um Processador de Áudio de 6 Canais (6-Channel Audio Processor IC) fabricado pela Princeton Technology Corp (PTC).
A designação SMD indica que ele está em um invólucro para montagem em superfície (Surface Mount Device), geralmente no formato SOP-28 (Small Outline Package com 28 pinos), o que o torna compacto e adequado para placas de circuito impresso modernas.

Principais Funções e Características:
Este circuito integrado é amplamente utilizado em sistemas de áudio/vídeo e multimídia (como caixas de som, TVs e sistemas de som AC3) por oferecer controle digital completo sobre os canais de áudio:
Processador de Áudio de 6 Canais: Ideal para sistemas de som surround, como 5.1 canais.
Controle de Volume Mestre: Permite ajustar o volume geral em 6 canais (tipicamente de 0 a -79 dB em passos de 1 dB).
Controle de Volume Individual (Trim): Permite o ajuste fino do volume de saída de cada canal (tipicamente de 0 a -15 dB).
Controle de Tonalidade de 3 Bandas: Oferece controle de Treble (Agudo), Middle (Médio) e Bass (Grave) (tipicamente $\pm 14$ dB em passos de 2 dB) para os canais frontais.
Controle por Barramento I²C: Todas as funções são controladas digitalmente através de uma interface I²C, permitindo que um microcontrolador (como um Arduino) gerencie o áudio.
Funções Adicionais: Possui funções como Mute (Mudo), Efeito 3D e Tone Defeat (Desativação de Tonalidade).

Valor Unitário

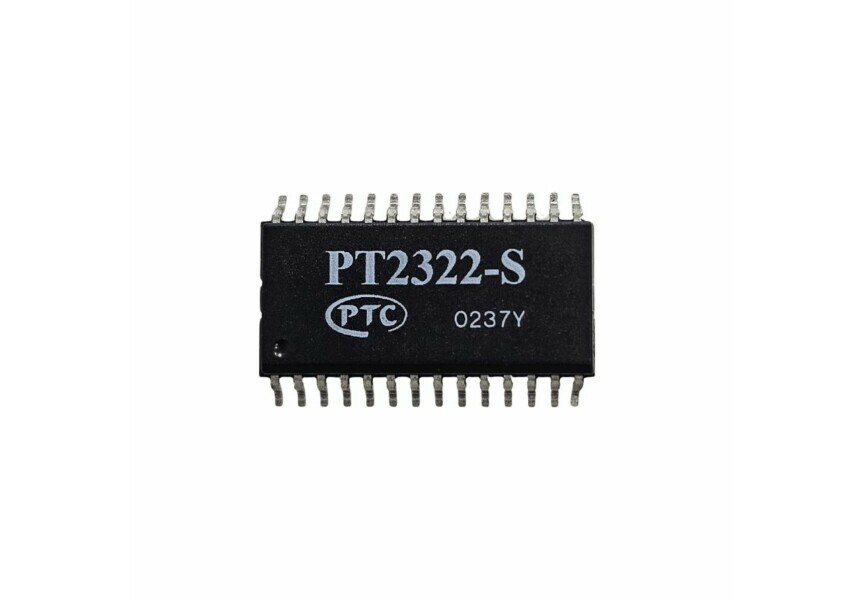

Imagem Ilustrativa
Para mais informações, entre em contato.
