Circuito Integrado PCF2112P

Parâmetro	Valor / Função
Segmentos suportados	até 32 segmentos (8‑caracteres ou símbolos diversos)
Barramento de dados	I²C ou CBUS de 3 fios (serial)
Tensão de alimentação (VDD)	2,25 V a 6 V
Consumo típico	~20 µA ativo, <2 µA em modo standby
Temperatura de operação	−40 °C a +85 °C
Encapsulamento	DIP‑40 ou VSO/BSOP‑40
Recursos adicionais	Gerador de bias; oscilador interno; Power‑on reset
Código da família	PCF21xxC (PCF2112, PCF2111, PCF2100)

Benefícios e Diferenciais:
Ultra baixa corrente de operação, ideal para dispositivos alimentados por baterias.
Interface I²C simplificada, reduz pinos de conexão e simplifica layout de PCB.
Gerador interno de tensão para LCD, reduz componentes externos necessários.
Multiplex automático e limpeza de memória, sem necessidade de microcontrolador dedicado.

Aplicações Típicas:
Relógios digitais e displays de painel perifericos.
Instrumentação portátil, interfaces homem‑máquina simples.
Aparelhos eletrodomésticos com exibição alfanumérica simples ou indicadores.
Produtos com interface simples 32‑segmentos, como termostatos, balanças ou controladoras.

Recomendações e Instruções de Uso:
Combine com microcontroladores utilizando barramento I²C (SDA/SCL) ou CBUS serial.
Certifique-se de usar resistores pull‑up adequados (2,2 kΩ‑10 kΩ) para linhas I²C.
Utilize os modos de baixo consumo quando possível para prolongar a autonomia de bateria.
Apoie o layout com plano de terra e rotações curtas para minimizar ruído em sinais de controle.
Considere versões obsoletas (PCF2112CT) em estoques antigos — verifique compatibilidade de encapsulamento.
Valor Unitário

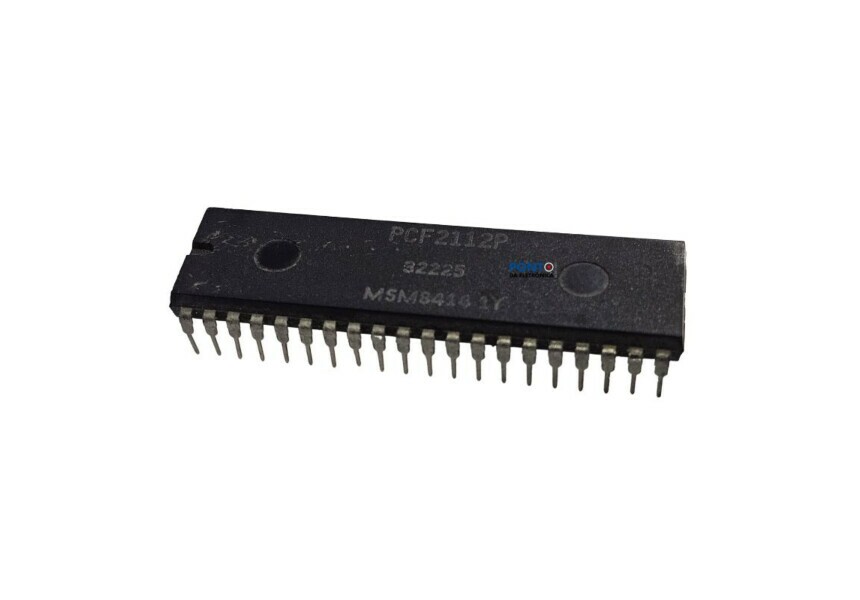

Imagem Ilustrativa
