Circuito Integrado PCA84C640P/030

Circuito Integrado PCA84C640P/030 Microcontrolador de 8 bits com Osd e VST

O PCA84C640P/030 é um microcontrolador de 8 bits projetado principalmente para uso em televisores (TVs) ,especificamente para funções de exibição na tela (OSD) e ajuste de tensão sintetizada (VST).

Veja aqui uma análise de seus principais recursos e aplicações:
Fabricante: Fabricado principalmente pela Philips Semiconductors (agora NXP Semiconductors).
Núcleo: Faz parte da família de microcontroladores 84CXXX, utilizando o núcleo do processador PCF84CXXXA.

Principais funções:
Exibição na tela (OSD): permite que textos e gráficos (como números de canais, níveis de volume, menus) sejam exibidos diretamente na tela da TV. Suporta recursos como tamanhos de pontos de exibição programáveis, arredondamento de caracteres e sete cores por caractere.
Sintonia Sintetizada por Voltagem (VST): Gerencia a sintonia dos canais de TV. Inclui uma entrada AFC (Controle Automático de Frequência) e uma saída PWM (Modulação por Largura de Pulso) de 14 bits para VST.
Memória:
ROM: Normalmente tem 6 kbytes de ROM de programa programável por máscara.
RAM: Inclui 128 bytes de RAM.
E/S e Periféricos:
Interface de barramento I2C multimestre para comunicação com outros componentes.
Temporizador/contador de eventos programável.
Várias fontes de interrupção.
Reinicialização de energia e detector de baixa tensão.
Cinco saídas PWM de 6 bits para controles analógicos.
Oito linhas de portas com capacidade de acionamento de LED de 10 mA.
Várias linhas de E/S de uso geral e funções combinadas.
Pacote: Comumente encontrado em um DIP-42 (pacote duplo em linha com 42 pinos).
Energia: opera com uma única fonte de alimentação.
Modos de redução de energia: inclui os modos inativo e parado para economia de energia.
Temperatura de operação: Projetado para uma faixa de temperatura de operação de -20a +70°C.

Aplicações (Especificamente em TVs):
O PCA84C640P/030 era um componente essencial em aparelhos de TV mais antigos, responsável por:
Controlar os elementos da interface do usuário exibidos na tela.
Gerenciar a sintonia de canais de TV analógicos.
Interação com outros componentes de TV via barramento I2C.
Valor Unitário

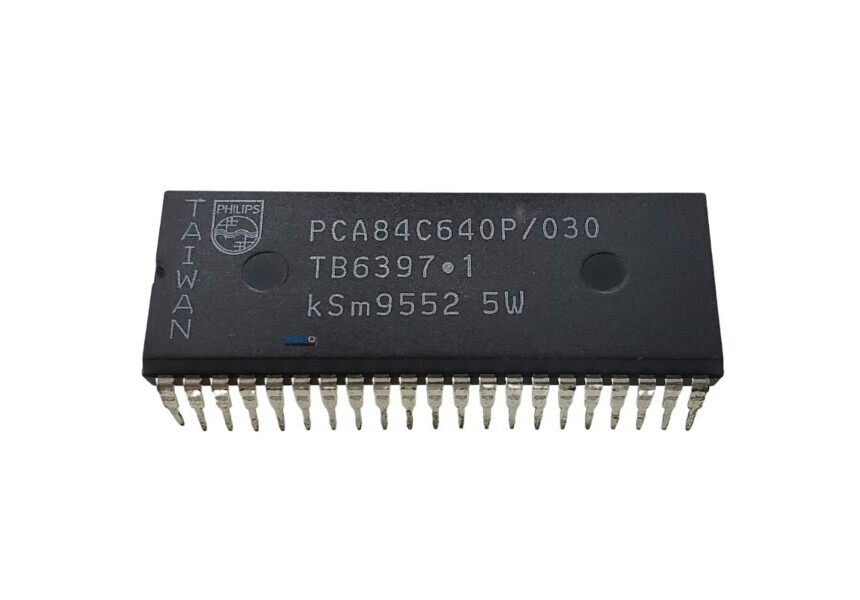

Imagem Meramente Ilustrativa

Para mais informações, entre em contato.
