Circuito Integrado P83C055BBP/171 Philips

Circuito Integrado P83C055BBP/171 Philips

O P83C055BBP/171 é um microcontrolador de 8 bits projetado principalmente para aplicações de TV e vídeo.
Foi fabricado pela Philips Semiconductors (agora NXP Semiconductors).

Veja aqui uma análise de suas principais características e o que o número da peça significa:
P83C055BBP
P : Provavelmente indica uma embalagem de plástico.
83C055 : Este é o número do modelo principal. Faz parte da família de microcontroladores 80C51, o que significa que é baseado no popular conjunto de instruções e arquitetura 8051.
B : Geralmente indica uma versão "B" com características aprimoradas (por exemplo, maior velocidade, menor consumo de energia ou melhorias de recursos específicos).
BP : Indica um pacote duplo em linha (PDIP) de plástico retrátil com pinos centrais de 0,07 polegadas (espaçamento específico). Este é um pacote com furo passante.
/171 : Este é um código de versão de firmware ou máscara.
Para microcontroladores que contêm ROM (memória somente leitura) on-chip para seu programa, o /XXXsufixo denota o programa específico ou "máscara" que foi programado de fábrica no chip.
No contexto de aplicações de TV/vídeo, esta máscara conteria o código específico para controlar diversas funções da TV, como:
Controlador de exibição na tela (OSD) : para exibir menus, números de canais, níveis de volume, etc., na tela da TV.
Processamento de vídeo : gerenciamento de entradas e saídas de vídeo e possivelmente alguma manipulação básica de sinal de vídeo.
Funções do sintonizador : Controlar o sintonizador de TV.
PWM (Moduladores de largura de pulso) : Para integração de tensão analógica, frequentemente usados ​​em controle de brilho, contraste ou cor.
Saídas de vídeo digital .
Controle de E/S : gerenciamento de vários pinos de entrada/saída para interação com outros componentes no sistema de TV.
Principais recursos (de folhas de dados típicas da série P83C055BBP):
CPU: conjunto de instruções compatível com 80C51.

Memória:
16kbytes de ROM (P83C055) : É aqui que o programa operacional da TV é armazenado.
256bytes de RAM : Para armazenamento temporário de dados.
Periféricos específicos para TV/Vídeo:
Controlador de exibição na tela (OSD) com formatação flexível.
Três saídas de vídeo digital.
Multiplexador/mixer e controles de intensidade de fundo.
Oito moduladores de largura de pulso (PWMs) de 6 bits e um PWM de 14 bits.
Conversor e comparador digital-analógico.
E/Ss dedicadas e bits de porta de uso geral.
Saídas de dreno aberto de alta corrente e alta tensão.
Pacote: Pacote duplo em linha de plástico retrátil (DIP-42 é comum para esta série).
Tecnologia: Tecnologia CMOS de alta velocidade.
Fonte de alimentação: 5V ±10%.

Aplicativo:
O P83C055BBP/171 foi projetado especificamente como mecanismo de controle central em receptores e sintonizadores de televisão.
É um exemplo de microcontrolador de aplicação específica que integra muitas funções necessárias para eletrônicos de consumo.
Devido à natureza da ROM programada por máscara, a substituição deste CI geralmente requer encontrar exatamente o mesmo número de peça, incluindo o /171sufixo, pois diferentes versões de máscara teriam diferentes programas integrados.
Valor Unitário

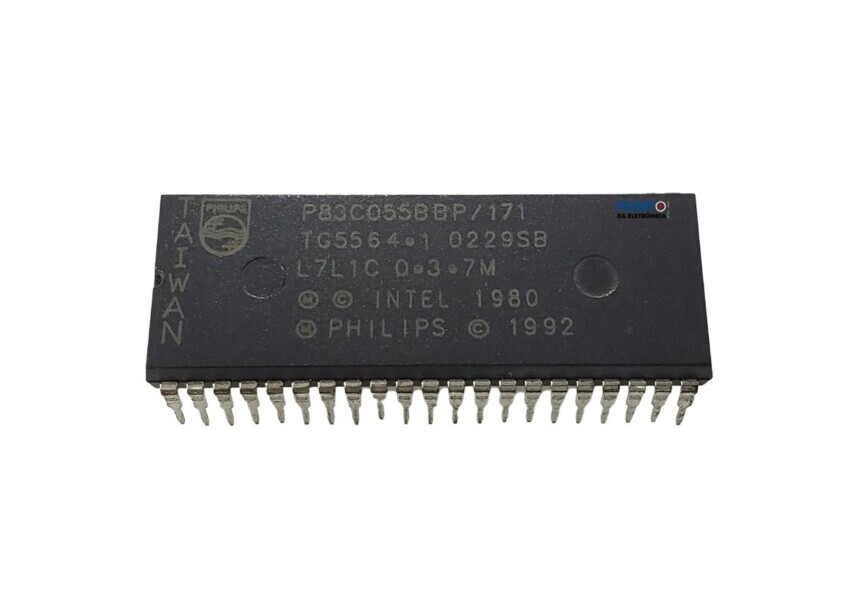

Imagem Meramente ilustrativa
