Conector Jack P2 Para Áudio 2 Terminais

Conector Jack P2 Para Áudio 2 Terminais

O conector Jack P2 (3,5mm) de 2 terminais é tecnicamente um conector Mono (também chamado de TS - Tip-Sleeve). Diferente dos conectores estéreo, que possuem três ou mais contatos, este modelo é projetado para transmitir apenas um canal de áudio e o sinal de aterramento (terra).

Estrutura e Terminais
Como ele possui apenas dois terminais de soldagem, a identificação é bem simples:
Terminal Central (Tip/Ponta): É o terminal que se conecta à ponta do plugue. Ele carrega o sinal de áudio (positivo).
Terminal da Carcaça/Lateral (Sleeve/Corpo): É o terminal maior, geralmente conectado à base do conector. Ele é o Terra (GND) e também serve para prender a malha do cabo, garantindo a blindagem contra ruídos.

Tipos Comuns de Jack P2 de 2 Terminais
Embora existam variações físicas, os usos mais frequentes são:
Jack de Painel (Rosca): Possui uma porca externa para ser fixado em caixas de projetos, pedais de efeito ou painéis de som.
Jack para Circuito Impresso (PCI): Possui pinos curtos e rígidos para serem soldados diretamente em placas eletrônicas.
Jack de Linha: Possui uma capa plástica ou metálica e é usado na ponta de cabos extensores ou adaptadores.

Diferença Visual entre Mono e Estéreo
Para não confundir na hora da compra ou montagem:
Mono (2 terminais): O plugue macho tem apenas uma lista preta isolante.
Estéreo (3 terminais): O plugue macho tem duas listras pretas (TRS: Ponta, Anel e Corpo).

Aplicações
Microfones Simples: Muitos microfones de lapela ou dinâmicos básicos usam conexão mono.
Instrumentos Musicais: Entrada de sinal em pequenos amplificadores ou pedais.
Fontes de Alimentação DC: Alguns dispositivos antigos usam o Jack P2 para entrada de energia (embora não seja o ideal).
Acionamento (Trigger): Muito usado em equipamentos de Home Theater para ligar/desligar aparelhos escravos simultaneamente.

Valor Unitário

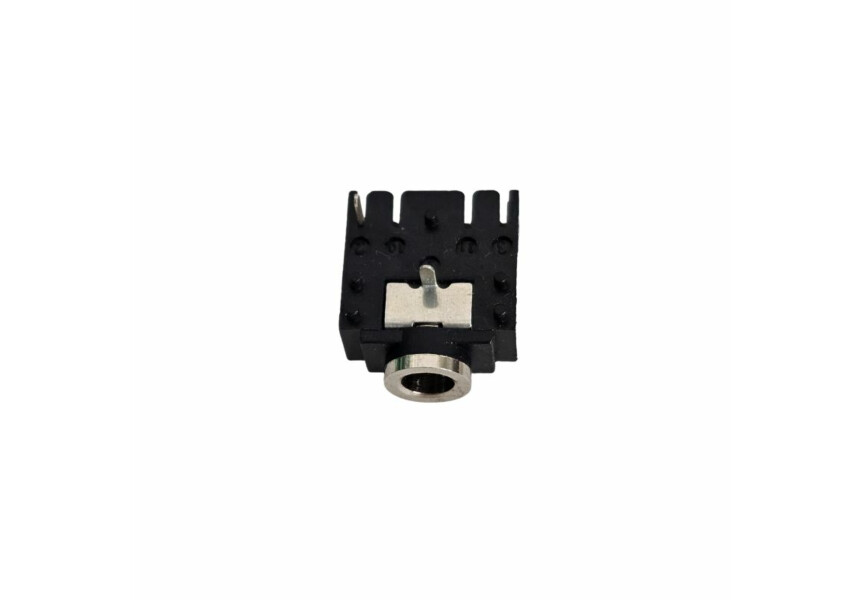

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
