Circuito Integrado NCE4688 Smd

Circuito Integrado NCE4688 Smd

Descrição:
O NCE4688 utiliza tecnologia de trincheira avançada para fornecer excelente RDS(ON) e baixa carga de gate. Os MOSFETs complementares podem ser usados ​​para formar uma chave de nível deslocado do lado alto e para uma série de outras aplicações.

Características Gerais:
VDS de canal N = 60 V, ID = 6,3 A RDS(ON) < 30 mΩ a VGS = 10 V
VDS de canal P = -60 V, ID = -6 A RDS(ON) < 80 mΩ a VGS = -10 V
Alta potência e capacidade de manuseio de corrente Produto sem chumbo é adquirido Pacote de montagem em superfície.

Ci NCE4688 - MOSFET NCE4688 - SMD
O NCE4688 é um MOSFET de potência complementar que combina canais N e P em um único encapsulamento SMD SOP-8.
Este componente é amplamente utilizado em aplicações como fontes chaveadas, inversores, drivers de motores e circuitos de comutação de alta eficiência.

Especificações Técnicas:
Parâmetro Canal N Canal P
Tensão Drain-Source (V_DS) 60 V -60 V
Corrente contínua (I_D) 6,3 A -5 A
R_DS(on) @ V_GS 30 mΩ @ 10 V 80 mΩ @ -10 V
Tensão Gate-Source (V_GS) ±20 V ±20 V
Corrente de pulso (I_DM) 40 A -25 A
Dissipação de potência (P_D) 2 W 2 W
Temperatura de operação -55°C a +150°C -55°C a +150°C
Encapsulamento SOP-8 SOP-8

O NCE4688 utiliza tecnologia trench avançada, proporcionando baixa resistência R_DS(on) e carga de gate reduzida, características desejáveis para aplicações de alta eficiência energética.

Aplicações Comuns:
Fontes chaveadas (SMPS)
Drivers de motores DC
Conversores DC-DC
Inversores de energia
Circuitos de comutação de alta velocidade
Ideal para projetos que requerem múltiplos componentes ou para manter em estoque.
Valor Unitário

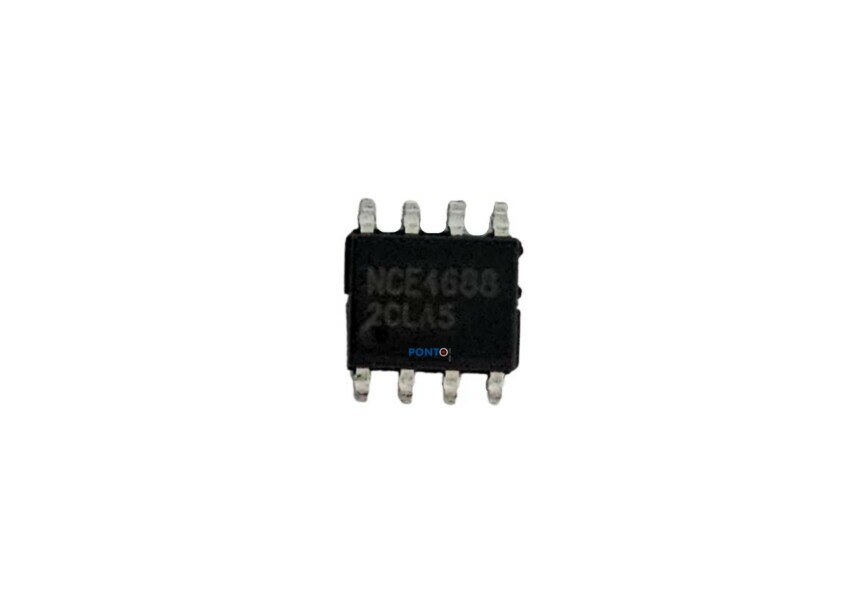

Imagem Ilustrativa

Para mais informações, entre em contato.
