Circuito Integrado MP4303

Circuito Integrado MP4303

O circuito integrado MP4303 é um módulo transistor de potência Toshiba.

Aqui está uma análise de suas principais características e aplicações:
Tipo: Silício NPN Tipo Epitaxial (Transistor de Potência Darlington 4 em 1)
Função: Projetado para aplicações de comutação de alta potência e alta velocidade .Contém quatro transistores Darlington em um único encapsulamento.

Principais características:
Alta corrente de coletor: suporta uma corrente de coletor máxima (IC) de 2 A.
Alto ganho de corrente CC (hFE): Normalmente 2000 (mín.) a VCE = 2V, IC = 1A.Isso indica sua capacidade de fornecer amplificação de corrente significativa.
Diodos Flyback Integrados: Inclui diodos para proteção contra picos de tensão ao alternar cargas indutivas.
Pacote compacto: encapsulado em um SIP-12 (pacote único em linha com 12 pinos) para design eficiente e economia de espaço.
Alta dissipação de energia do coletor: pode lidar com dissipação de energia significativa (4,4W para operação de 4 dispositivos).

Aplicações típicas:
Circuitos de acionamento por martelo: usados ​​em impressoras de impacto ou mecanismos similares.
Acionamentos de motor de pulso: para controlar motores de passo ou outras aplicações de motores pulsados.
Comutação de carga indutiva: comutação de uso geral de relés, solenoides ou outros componentes indutivos onde são necessárias altas correntes e velocidades.
Valor Unitário

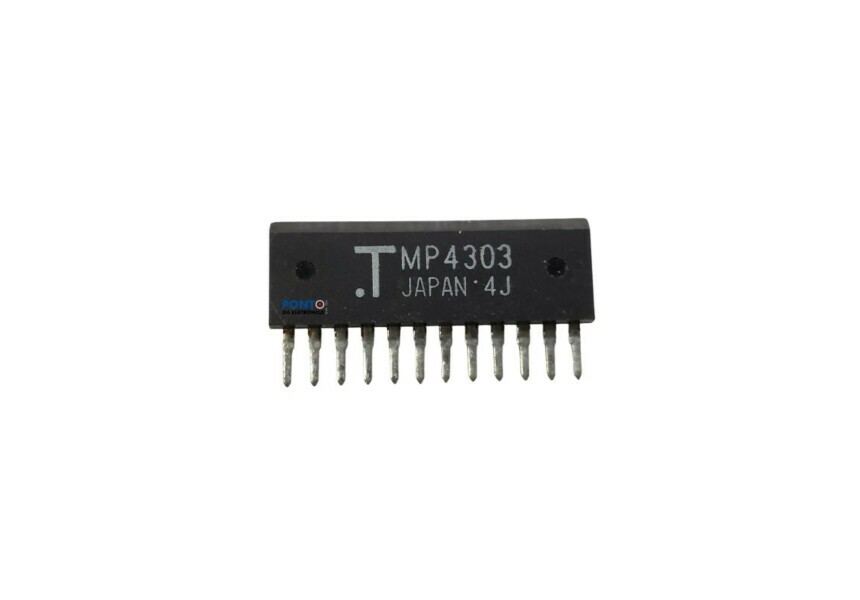

Imagem Meramente Ilustrativa

Para mais informações, entre em contato.
