O MOC3020 (Fairchild) é um optoacoplador com saída de triac (simetricamente bilateral), projetado para acionar triacs ou tiristores em aplicações de controle de corrente AC.
Ele combina isolação óptica com capacidade de disparo seguro e isolado de cargas de corrente alternada.

Principais Características:
Isolação Alta: Oferece tensão de isolamento entre entrada (LED) e saída (triac) de aproximadamente 5.300 Vrms.
Tensão de Bloqueio (Off-State): Pode suportar até 400 V no estado desligado (VDRM mínimo).
Taxa de Subida de Tensão (dV/dt): Alta robustez contra surtos com uma taxa mínima de 1.000 V/µs para dV/dt no estado off.
Corrente de Acionamento (Trigger): Corrente máxima para acionar o dispositivo (IF) típica de até ~30 mA.
Corrente de Manutenção (Holding): Após disparo, mantém-se ligado com correntes relativamente baixas (corrente de sustentação típica).
Temperatura de Operação: Faixa de operação de –40 °C até +100 °C.
Pacote: DIP de 6 pinos, orifício convencional (through-hole).
Certificações e Aprovações: Reconhecido por agências de segurança como UL, o que dá maior confiabilidade para uso em aplicações AC.

Funcionamento:
O LED infravermelho interno recebe o sinal de controle (geralmente corrente contínua).
Quando o LED é excitado, ele emite luz que aciona um dispositivo bilateral de silício (um tipo de triac) no lado de saída.
Esse “foto-triac” permite disparar um triac de potência ou simplesmente conduzir corrente AC quando a carga estiver conectada, mantendo isolamento entre o circuito de controle e o circuito de potência.
Como é um optoacoplador “não-decruzamento” (non-zero-cross), ele aciona a saída no momento em que a corrente de gate ultrapassa seu limiar, independentemente de a tensão AC estar cruzando por zero — o que dá flexibilidade para controle de fase ou disparos precisos.

Vantagens e Aplicações:
Vantagens:
Isolamento galvânico: separa logicamente o circuito de controle e a parte de potência, aumentando a segurança.
Alta taxa de dV/dt permite resistir a transientes de alta tensão sem disparo indesejado.
Corrente de acionamento razoável para controlar diretamente triacs de potência, dependendo da aplicação.
Design simples: poucas peças externas são necessárias para integrar em circuitos de acionamento AC.

Aplicações Típicas:
Controle de lâmpadas (dimmers)
Relés de estado sólido para correntes AC (SSR)
Controle de motores (em circuitos de baixa a média potência)
Disparo de triacs em fontes de alimentação, temporizadores ou automação residencial
Interfaces entre microcontroladores ou lógica digital e a rede AC
Valor Unitário

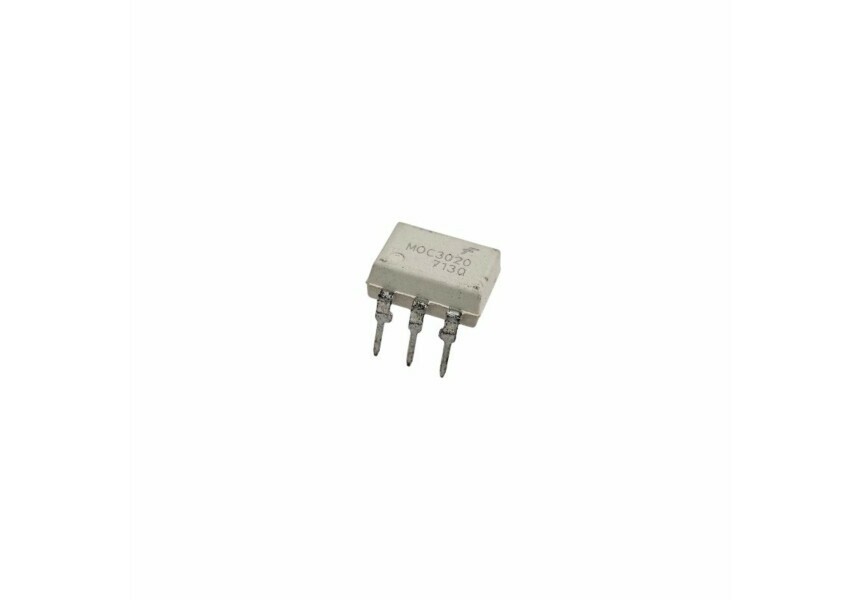

Imagem Ilustrativa
