Circuito Integrado MC68HC705C9ACFB

Circuito Integrado MC68HC705C9ACFB PLCC
Microcontrolador de 8 Bits - MCU 8B MCU 352 BYTES RAM

Especificações:
Fabricante: Freescale / NXP
Categoria do Produto: Incorporado - Microcontroladores Processador de núcleo: HC05
Tamanho do núcleo: 8 bits Velocidade: 2.1MHz
Conectividade: SCI, SPI Periféricos: POR, WDT
Número de I-O: 24
Tamanho do programa memória: 16KB (16K x 8)
Tipo de memória do programa: OTP
Tamanho da RAM: 352 x 8
Voltagem-Fornecimento-Vcc-Vdd: 3V ~ 5,5V
Conversores de dados: - Tipo oscilador: Interno Temperatura de operação: -40°C ~ 85°C (TA)

O MC68HC705C9ACFB é um microcontrolador (MCU) de 8 bits fabricado pela NXP Semiconductors (originalmente Motorola).
Faz parte da família M68HC05, conhecida por seu baixo custo e alto desempenho. O "PLCC" no nome refere-se ao seu tipo de encapsulamento: Plastic Leaded Chip Carrier.

Veja aqui uma análise de seus principais recursos e funções:

Principais características:
Núcleo HC05 de 8 bits: Esta é a unidade central de processamento, projetada para tarefas de controle eficientes.
Memória de Programação: Normalmente possui 16 KB de memória de programação programável única (OTP). Alguns derivados podem usar memória Flash para reprogramação (por exemplo, TK68HC705C9A da Tekmos).
RAM: Contém 352 bytes de memória de acesso aleatório.
Velocidade do clock: opera a uma velocidade máxima de CPU de 2,1MHz.
Alimentação de tensão: opera em uma faixa de tensão de alimentação de 3V a 5,5V.
Pinos de E/S: Possui 24 pinos de entrada/saída (E/S) de uso geral.
Periféricos: Inclui periféricos integrados, como:
Interface de Comunicação Serial (SCI) - para comunicação serial assíncrona (UART).
Interface Periférica Serial (SPI) - para comunicação serial síncrona.
Power-On Reset (POR) - garante uma inicialização estável.
Watchdog Timer (WDT) - fornece confiabilidade do sistema reiniciando o MCU caso ele pare de responder.
Temporizador de 16 bits com funções de captura de entrada e comparação de saída.
Monitor de relógio.
Temperatura de operação: Projetado para operar em uma ampla faixa de temperatura de -40°C a 85°C.
Pacote: PLCC-44 (Suporte de Chip de Plástico com 44 pinos). Este é um pacote para montagem em superfície.

Funções e aplicações:
O MC68HC705C9ACFB funciona como um microcontrolador versátil, ideal para diversas aplicações de controle embarcado devido ao seu design robusto, baixo consumo de energia e periféricos integrados. Aplicações comuns incluem:
Sistemas de automação e controle industrial: gerenciamento de máquinas e processos de fábrica, monitoramento de sensores e controle de vários equipamentos.
Eletrônica e diagnóstico automotivo: utilizados em sistemas de controle de painel, eletrônica da carroceria (por exemplo, vidros elétricos, espelhos, travas de portas) e outras aplicações automotivas embarcadas.
Eletrodomésticos e eletrônicos de consumo: encontrados em dispositivos como fornos de micro-ondas, cafeteiras, torradeiras (para controlar temporizadores e interfaces), controles remotos e outros pequenos eletrodomésticos.
Dispositivos de medição e monitoramento: fornecem lógica para leitura e processamento de dados de medidores e sensores.
Equipamentos médicos e de assistência à saúde: usados ​​em dispositivos médicos portáteis, como glicosímetros ou ferramentas de diagnóstico, para processamento e exibição de dados básicos.
Dispositivos portáteis: brinquedos eletrônicos e outros dispositivos portáteis que exigem funções básicas de controle.
Sistemas de comunicação: podem atuar como conversores de protocolo ou ser usados ​​em sistemas sem fio simples, como controles remotos de RF.
Valor Unitário

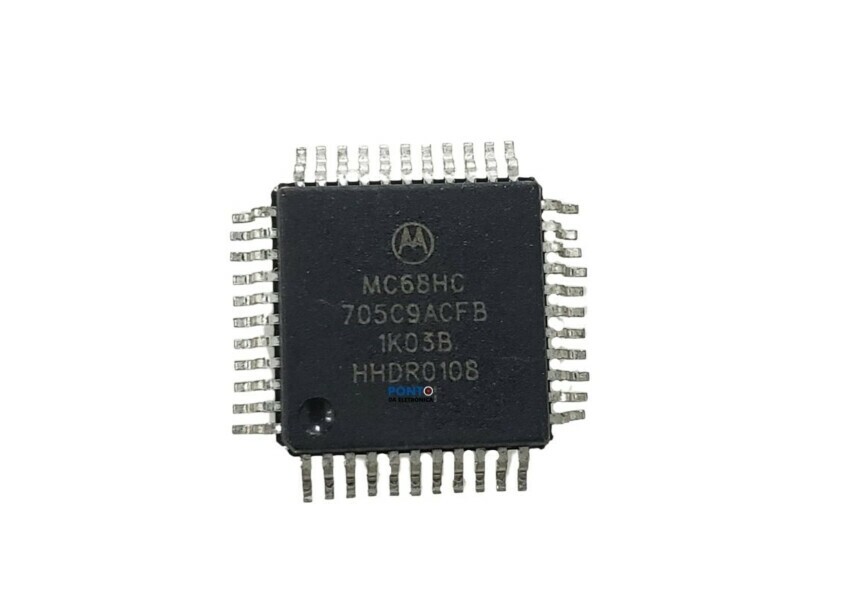

Imagem Meramente Ilustrativa
