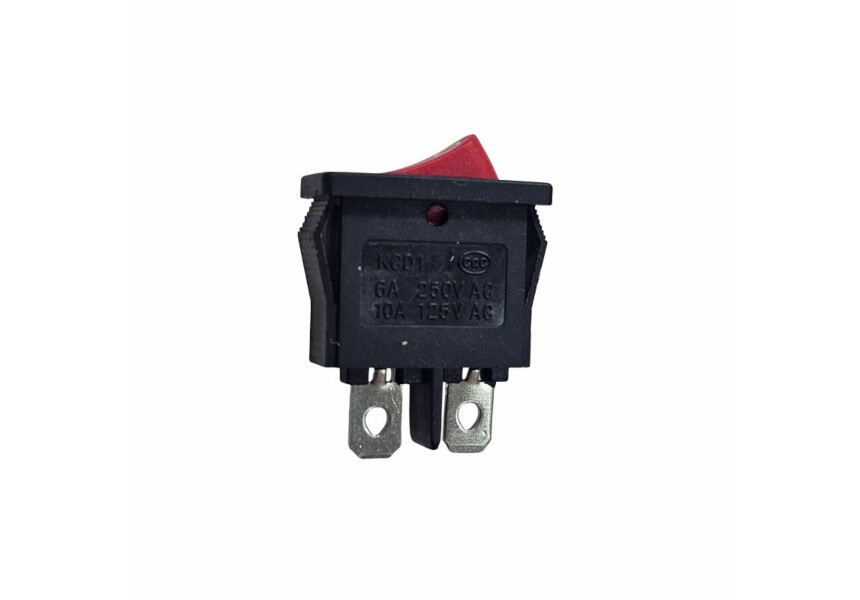

Chave de Acionamento KCD1 2 Terminais 6A 250V 10A 125V Vermelha Cqc

Chave de Acionamento KCD1 2 Terminais 6A 250V 10A 125V Vermelha Cqc

A KCD1 é uma chave gangorra (rocker switch) do tipo "Liga/Desliga" (SPST), sendo um dos modelos mais populares no mundo da eletrônica para interruptores de painel. O modelo vermelho com certificação CQC indica um padrão de qualidade voltado para segurança elétrica.

Especificações Técnicas
Capacidade de Carga: * 6A em 250V AC
10A em 125V AC
Terminais: 2 pinos (Latão ou Cobre estanhado).
Ação: Fixa (ON/OFF) - ela permanece na posição que você colocar.
Cor: Atuador vermelho (pode ser iluminado ou sólido, dependendo da versão específica).
Certificação CQC: Certificado de qualidade compulsório da China, garantindo que o componente suporta as tensões e correntes nominais.

Dimensões e Furação (Recorte de Painel)Para instalar essa chave, você
precisará de um furo retangular no painel do seu projeto.
Medida externa: Aproximadamente 21mm x 15mm.
Recorte para encaixe (Snap-in): Geralmente 19.2mm x 12.9mm.

Como Ligar (2 Terminais)
Diferente das chaves de 3 terminais (que possuem luz interna ou são do tipo reversível), a KCD1 de 2 terminais funciona como um interruptor simples.
Corte o fio da Fase (ou o positivo em DC) que vai para o seu aparelho.
Conecte uma ponta do fio em um terminal da chave.
Conecte a outra ponta no segundo terminal.
Importante: Nunca conecte o Neutro e a Fase (ou Positivo e Negativo) simultaneamente nos dois pinos desta chave, pois isso causará um curto-circuito imediato ao acioná-la.

Dicas de Uso
Botão Vermelho: Geralmente o modelo vermelho não é iluminado se tiver apenas 2 terminais (pois chaves iluminadas precisam de um 3º pino para o neutro que acende a lâmpada interna). Se você precisa que ela brilhe quando ligada, verifique se ela possui um terceiro pino dourado ou prateado.
Conexão: Recomenda-se o uso de terminais faston de 4.8mm (fêmea) para uma conexão segura e profissional, evitando soldas diretas que podem derreter o plástico da chave se o ferro de solda ficar muito tempo em contato.
Aplicações: Ideal para estabilizadores, fontes de alimentação, luminárias e pequenos eletrodomésticos.

Valor Unitário
Imagem Meramente Ilustrativa
