Circuito Integrado MC1489AP On

Circuito Integrado MC1489AP On

O Circuito Integrado MC1489AP é um componente eletrônico da ON Semiconductor (o "ON" no nome se refere ao fabricante). Ele é um receptor quádruplo de linha (quad line receiver) que segue o padrão de comunicação RS-232.

O que ele faz?
O principal objetivo do MC1489AP é converter sinais de comunicação RS-232 em níveis lógicos TTL/CMOS, que são os padrões de tensão usados pela maioria dos microprocessadores e microcontroladores (como o Arduino).
As comunicações RS-232 utilizam tensões que podem variar de +3V a +15V e de -3V a -15V para representar os estados lógicos 0 e 1. Já os circuitos digitais TTL/CMOS usam tensões muito mais baixas, tipicamente 0V e +5V. O MC1489AP atua como uma interface, recebendo os sinais RS-232 e entregando os sinais TTL/CMOS correspondentes, protegendo o microcontrolador de tensões elevadas.

Principais Características
Receptor Quádruplo: Ele contém quatro receptores independentes em um único chip, permitindo que você converta quatro linhas de dados RS-232 para TTL/CMOS.
Histerese de Entrada: As entradas do MC1489AP possuem uma característica chamada histerese. Isso significa que ele é menos sensível a pequenos ruídos ou oscilações de tensão, garantindo uma recepção de sinal mais estável e confiável.
Alta Impedância: Ele tem alta impedância de entrada, o que significa que ele consome pouca corrente do circuito de origem, evitando sobrecargas.
Tensão de Alimentação: Opera com uma única fonte de alimentação de +5V, o que o torna compatível com a maioria dos sistemas digitais.
Pacote DIP: O "AP" no nome do componente indica que ele está no encapsulamento DIP (Dual In-line Package) de 14 pinos, que é um pacote "through-hole", fácil de usar em protoboards e soldar em PCBs.

Onde ele é usado?
O MC1489AP é ideal para qualquer aplicação onde você precisa conectar um dispositivo RS-232 (como um computador antigo, alguns tipos de equipamentos de laboratório ou periféricos industriais) a um circuito digital moderno. Ele é frequentemente usado em:
Interfaces de comunicação serial: Em projetos de eletrônica, é uma forma simples de fazer a interface entre um PC e um microcontrolador.
Equipamentos de telecomunicações: Em sistemas que precisam lidar com sinais de comunicação RS-232.
Projetos de hobby: É um componente muito útil para quem está trabalhando com projetos de eletrônica que envolvem comunicação serial.

Valor Unitário

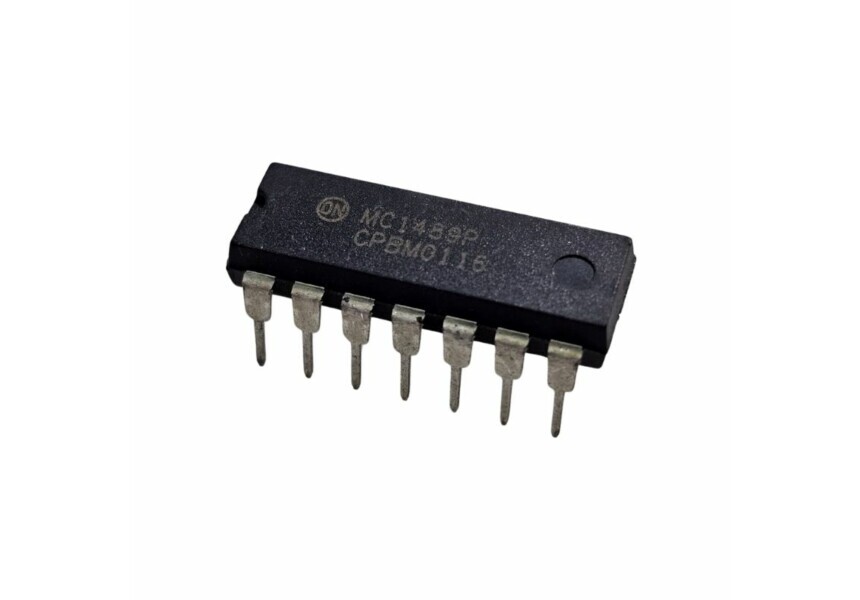

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
