Circuito Integrado MC14569B

Circuito Integrado MC14569B SMD = 14569B
Registro de Contagem de Deslocamento 3-18V

Especificações:
Fabricante: ON Semiconductor
Categoria de produto:
Registros de contagem de deslocamentos
Tipo de contador: binário
Sequência de contagem: Down
Número de circuitos: 2
Número de bits: 4 bits
Caixa / Gabinete: SOIC-16 Wide
Família lógica: 14569
Tipo de lógica: CMOS
Número de linhas de entrada: 8
Tempo de retardo de propagação: 1200 ns, 500 ns, 400 ns
Tensão de alimentação - Máx: 18V
Temperatura operacional mínima: - 55 C
Temperatura operacional máxima: + 125 C
Embalagem: Bobina
Função: Contador
Série: MC14569B
Largura: 7,6 mm
Marca: ON Semiconductor
Estilo de montagem: SMD / SMT
Número de linhas de saída: 1
Sensível à umidade: Sim
Tensão de alimentação operacional: 3 V a 18 V
Tipo de Produto: Registros de Counter Shift
Subcategoria: CIs lógicos

Você está perguntando sobre variações do mesmo CI lógico: CD4569 , MC14569B e 14569B
Todas essas são designações para um contador binário/BCD programável de 4 bits, dividido por N pertencente à série de circuitos integrados CMOS 4000 .

Aqui está uma análise:
Série CMOS 4000: Esta é uma família de circuitos integrados lógicos digitais que utilizam a tecnologia Complementary Metal-Oxide-Semiconductor (CMOS).
São conhecidos por seu baixo consumo de energia e alta imunidade a ruídos, especialmente em comparação com as famílias TTL (Transistor-Transistor Logic) mais antigas.

Funcionalidade - Contador binário/BCD programável de 4 bits, divisão por N:
Contador regressivo: faz a contagem regressiva a partir de um valor predefinido.
Dual 4-Bit: Contém dois contadores independentes de 4 bits.
Binário/BCD (Decimal Codificado em Binário): Cada contador de 4 bits pode ser configurado para contar no modo binário (0-15) ou no modo BCD (0-9).
Divisão por N programável: Este é um recurso fundamental. Você pode carregar um número específico (N) no contador, e ele fará a contagem regressiva até zero, dividindo efetivamente a frequência do clock de entrada por N. Isso o torna muito útil em síntese de frequência, malhas de bloqueio de fase (PLLs) e outras aplicações de divisão de frequência.
Circuito de aceleração para detecção de zero: esse recurso ajuda na detecção mais rápida da contagem chegando a zero, o que é importante para o tempo preciso na divisão de frequência.
Pode ser conectado em cascata: vários CIs 4569 podem ser conectados para criar contadores programáveis ​​maiores (por exemplo, 8 bits, 12 bits ou mais).

Fabricantes e variações de números de peças:
CD4569: Este prefixo geralmente indica uma peça CMOS da série 4000. Diferentes fabricantes podem usar "CD" (por exemplo, anteriormente RCA, agora frequentemente Microchip ou outras peças renomeadas).
MC14569B: Este é um prefixo muito comum, especialmente associado à Motorola (agora Onsemi, ou anteriormente ON Semiconductor). O "MC" frequentemente indica Motorola CMOS. O sufixo "B" na série 4000B denota capacidade de acionamento de saída aprimorada, operação em alta tensão e saídas com buffer em comparação com a antiga série "A".
14569B: Geralmente é uma designação genérica ou simplificada para a mesma peça, implicando o padrão da série CMOS 4000B.
SMD (Dispositivo de Montagem em Superfície): Sim, o CD4569 / MC14569B / 14569B está disponível em encapsulamentos SMD. O encapsulamento SMD mais comum para este tipo de CI é o SOIC-16 (Circuito Integrado de Contorno Pequeno, 16 pinos) ou, às vezes, o TSSOP-16 (Pacote de Contorno Pequeno e Reduzido, 16 pinos) . A versão com Tecnologia Through-Hole (THT) normalmente vem em um DIP-16 (Pacote Duplo em Linha, 16 pinos).

Aplicações:
Sintetizadores de frequência
Loops de fase bloqueada (PLLs)
Divisão de frequência digital
Temporizadores e circuitos de geração de relógio
Contadores predefinidos em vários sistemas digitais
Valor Unitário

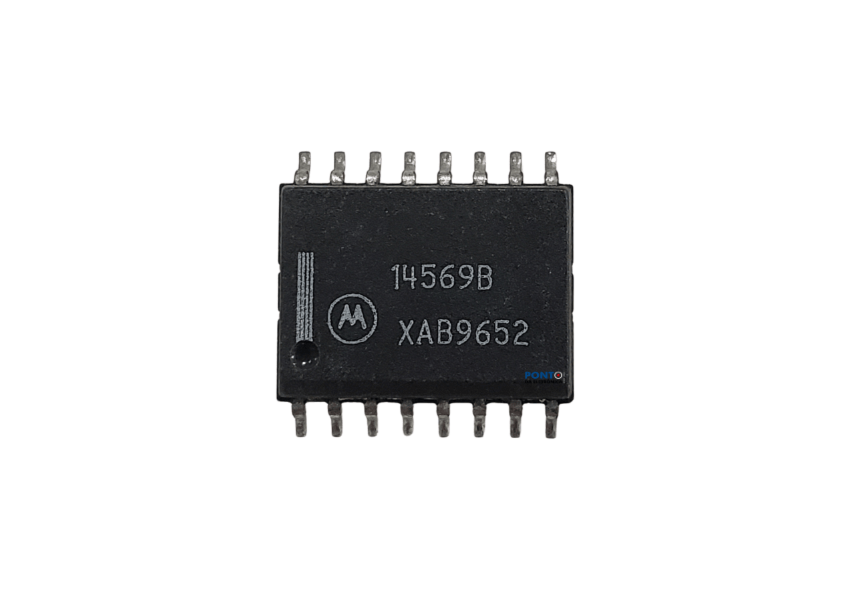

Imagem Meramente Ilustrativa
